::產品概述::
?

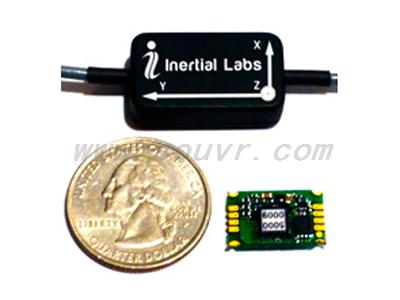

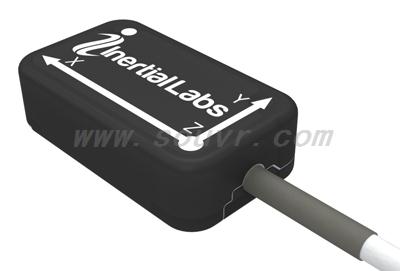

InertialLabs OS3DM 微型3D方向傳感器
?

OS3DM為一款板式、完全嵌入的超小型絕對方向感應器，結合了磁力計、陀螺儀和加速度計傳感器技術來測量任何物體的絕對定向。內部微控制器通過其傳感器融合算法處理來自9個離散傳感軸的數據，并產生一個四元數方向解決方案，然后經UART TTL或RS-485數據總線提供使用。
?

?

OS3Dm專門設計為可直接集成至跟蹤物體內部，大小僅為16×10× 3.5毫米。此外，該款傳感器還支持RS-485，可在一個單一的數據總線上同時利用多個跟蹤器。

Inertial Labs將提供工程技術支持，幫助您根據特定應用優化傳感器性能。
?

?

主要特點和功能如下

?

• 實時航向，俯仰和滾動方向信息
• 超小型尺寸，重量輕，功耗低（ 16 x10 x3.5毫米；2克; 0.07W ）
• 俯仰/滾動靜態精度大于0.5度，航向靜態精度大于1度
• 無出口限制。出口分類：商業ECCN7A994
• 不同動態運動先進的算法，適用于動作拍攝，培訓，頭部跟蹤和頭盔定位系統，微型無人機和小型電子光學系統
• 虛擬現實系統的理想解決方案
• 陀螺穩定從動磁航向
• 硬鐵和軟鐵校準嵌入（2D，2D2T，3D）
• 高達500Hz的數據更新率
• 環境密封（ IP67 ）
• 提供OEM版本

::應用范圍::

適用于動作捕捉系統、軍事訓練和頭部跟蹤系統、頭盔定位系統、微型無人機、迷你電子光學系統等。

::技術特征::

• 超小型尺寸，重量輕，功耗低（ 16 x10 x3.5毫米；2克; 0.07W ）
• 俯仰/滾動靜態精度大于0.5度，航向靜態精度大于1度
• 硬鐵和軟鐵校準嵌入（2D，2D2T，3D）
• 高達500Hz的數據更新率
• 環境密封（ IP67 ）

::產品規格::
?

::下載資料::

OS3DM_Datasheet（中文版）
