::產品概述::

Hexamite HX19 RFID / USID超聲波定位系統

Hx19是一款高速超聲定位系統。縱波和橫波相結合，具有粗定位、細定位、以及識別功能。該系統采用無線電頻率進行通信、同步、粗定位和識別；同時采用超聲波進行精確定位，并對無線電進行識別。這種組合不但提高了定位精度，還擴大了精度定位的范圍。

Hexamite公司在hx19系統中使用了精妙的通信技術，可以確保以超低的能耗將射頻信息傳送至無限遠的位置。系統采用了快速協議，我們稱之為“自消退設備至設備協議”。

Hx19由三大基本部分組成，分別為：發送器、接收器和監視器/同步器。Hx19適用于多種應用領域，包括員工工作場所管理、機器人應用、以及室內模擬船只管理的計算機模型測試等等。覆蓋范圍和系統尺寸的限制取決于上述三大元件的數量。
?

粗定位的設置流程要比精確定位簡單很多，工作人員不需要對hx19系統有太深了解即可輕松操作。系統元件相同，但軟件略有差別。Hexamite公司針對粗定位和精確定位分別提供了詳細說明。

Hx19 Habitag定位器（無導線）

橫波射頻穿過墻壁和物體，不需要視線。如果不能確定哪個臨近房間中存在射頻，問題就比較棘手了，要是無法探測出射頻在哪個樓層，就會更麻煩。Habitag（hx19）定位器解決了這些問題。超聲波識別功能可以準確探測處射頻發出的位置界限。標簽上配有緊急按鈕，可以控制較大范圍的接收器網絡，射頻功耗極小。信號經過高精確認證，不可能復制。
?

如何設置hx19定位器

每個標簽都配有一個固定的字符串，類似人名。同樣，信號接收器所在的房間、邊界（范圍）也被賦予一個字符串。字符串可以使用Windows系統支持的任何語言編寫。

設置您自己的數據存儲站點

如果您的數據儲存在互聯網上自己的安全位置，hx19定位器可以使用FTP傳送定位文件。任何私人或托管網站均可用于存儲互聯網數據。

Hx19射頻識別超聲波定位（無導線）

系統采用空氣中的聲波實現定位功能，誤差大約為9毫米左右。空閑采樣率為每秒16次。hx19的尺寸可以無限延長，小到幾平米大到數千平米都可以覆蓋。hx19系統完全采用無線設計，用CR/BR2032電池供電，唯獨同步器需要通過USB連接到電腦，同步器的供電通過USB端口獲得。

Hx19射頻識別超聲波定位（無導線）

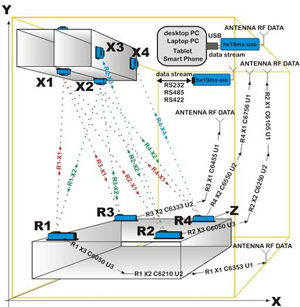

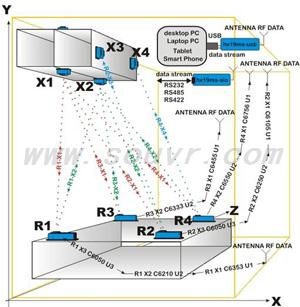

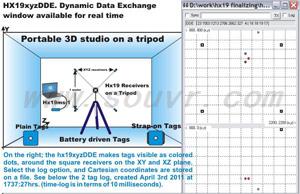

下圖顯示了其中一個定位應用。對象按照相對位置定位，并擺放位置。數據流從hx19接收器R1、R2、R3、R4發出，發送頻率為2.4GHz以內。圖中所示的是一個簡單的操作，hx19ms與發射器、接收器等周邊設備同步，接收器的內部處理器會計算出超聲波信號的傳輸時間。定位數據通過USB或者串行端口導入到計算機、掌上電腦、平板電腦、智能手機等數據讀取設備上進行處理。

新版hx19系統的標定輸出為25度，距離值以毫米為單位表示。上圖中字母C后面的數值已經過期，6210表示6.21米。

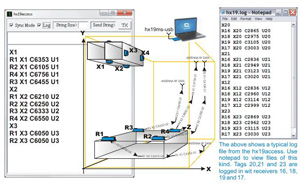

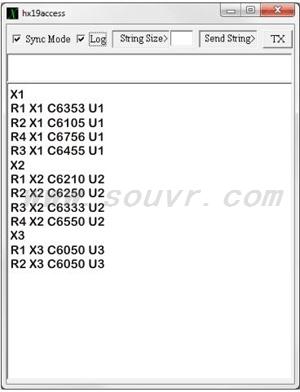

接收器的字符串由hx19ms接收，通過USB端口傳送。Hx19access將捕捉到數據流，并顯示出來，如圖所示。可以使用任何編程語言來控制數據，Hexamite公司提供了hx19access的源代碼，便于用戶使用。

上圖表示：默認情況下全部設備均調整到相同的通道，即，通道2。這樣，hx19ms只接收傳送到通道2的信息。如果命令接收器傳輸通道3（使用R&t3命令，如下所示），則只會顯示標簽反射的X1。其余由接收器在通道3傳送。

請注意，C后面的值以毫米為單位。此距離值只是假設值，并不代表上圖。

X1
R1 X1 C6353 U1
R2 X1 C6105 U1
R4 X1 C6756 U1
R3 X1 C6455 U1

第一行的X1是直接從hx19tx獲取的，由hx19ms挑選并顯示出來。X1也由接收器hx19rx挑選。X1到達后，接收器清除計時器，并重新開始計算時間，當超聲波U1到達時，計時停止。得出的時間按照室溫下的聲波速度轉換成毫米表示。每度溫度差，數值都會有略微的變化。嚴格地說，此變化會得到補償。

流數據可以計算物體的相對位置。對于立體位置來說，接收器與標簽的比值為3比1或者相反。這對于確定位置和方向已經足夠。不要忘記，超聲波測量不需要測量視線。

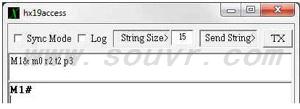

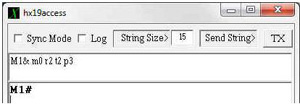

如果同步器的ID是M1。則M1#表示確認同步器的執行。

相反則會執行M&m0r2t2p3命令，但不會確認接受，只有特殊的地址才確認。

接收器在電池模式下運行時，設備可能會在某些情況下自動轉至休眠狀態。要喚醒設備，可以選擇hx19access的“同步模式”。在同步模式下，標簽（發射器）需要等待16秒才能就緒，接收器需要等待40秒。如果設備上的LED指示燈沒被禁用，發射器或者接受器上的LED燈將會同步閃爍，默認閃爍速度為每秒16下。當全部指示燈都閃爍時，您可以開始配置設備。如果接收器不是在電池模式下運行，則無須在同步模式下配置。

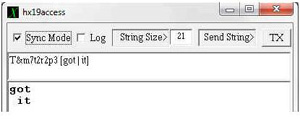

發射器喚醒后，LED指示燈會啟動并閃爍。發送T&m7t2r2p3命令會設置為默認設置，然后返回工作寄存器。

T&m6命令會關閉LED指示燈，T&m7會重新打開指示燈。這樣會確認傳送器通訊正在進行。由于地址是泛指的，全部傳送器都必須執行。

“got | it”中的“|”符號代表回車，傳送器會把信息送回，如圖所示。

::應用范圍::

人事管理和工資系統

?3D工作室和拍攝應用

?虛擬現實互動游戲

?自動化和制造應用

?武裝部隊和警察培訓

?機器人制導和跟蹤

?運動和競技表現記錄和訓練

?安全控制和管理

?醫療：患者控制和管理

::技術特征::

• 縱波和橫波相結合，具有粗定位、細定位、以及識別功能
• 采用無線電頻率進行通信、同步、粗定位和識別；同時采用超聲波進行精確定位，并對無線電進行識別
• 工作人員不需要對hx19系統有太深了解即可輕松操作

::下載資料::

中文版hx19flyer
