::產品概述::

Creaform Handyscan ?MAXscan 3D激光掃描

不同凡響

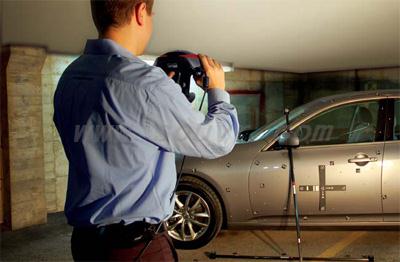

迄今為止，傳統掃描技術一直難以完美地對整個汽車和飛機等大型部件或超大部件進行 3D 掃描。這種困境理應結束了。MAXscan? 全新便攜式和手握式激光掃描儀采用 Handyscan 3D? 技術，具有攝影測量級別的精度。

借助于 MAXscan，掃描長度過長、面積太廣、體積太龐大的部件再也不是問題。這款全新激光掃描儀只有一個目的：使二合一設備采集大型部件數據的精度達到超高水平。在處理大型部件時，MAXscan 激光掃描儀能為逆向工程和檢測提供強有力的幫助。

應用領域

逆向工程：

• 表面還原
• 3D建模
• 模具及夾具研發
• 維護、修理和大修（MRO）
• 有限元分析（FEA）

檢測：

• 非接觸式檢測
• 首件檢驗
• 供應商質量檢測
• 部件至CAD檢測
• 按照原件/生產模具規格對3D模型的合格性進行評定
• 按照原件對生產部件的合格性進行評定

其它應用領域包括3D存檔、復雜形狀采集、測量數據存檔、損傷評估、數字模型、實物模型、快速原型制作。

軟件內置攝影測量功能

軟件攝影測量功能包括：攝影測量處理、后處理和報告控制軟件、自動即時校準、自動參照、適配器校正、特征測量。

產品優點

• 可實現對大型部件的高精度掃描
• 無限工作范圍
• 無需合并，一步到位
• 便攜性能強
• 可自由移動
• 自定位功能
• 自動化多分辨率
• 經濟實惠
• 手持設備
• 功能多樣、使用簡單

大型部件的高精度掃描：

掃描儀具備內置攝影測量功能，在進行大型物體掃描時可確保極高的精確度。與測量臂或三坐標測量機相反，MAXscan掃描過程不包括跳躍式設置或反復設置，可以有效避免累積的指數誤差。

無限工作范圍：

與傳統的測量系統不同，MAXscan掃描儀的工作范圍不受限制，可以有效提高大型物體的測量速度。

無需合并，一步到位：

所有掃描和攝影測量數據均可自動存儲，并在MAXscan獨特的高精度參考模型內進行處理，一次即可完成全部操作。掃描圖像直接由參考模型的相應位置獲取，不需要進行外部后期校準工作。

便攜性能強：

體積小巧，可放置在提包內攜帶到車間、戶外等作業現場。

可自由移動：

無需使用外部跟蹤和定位裝置。系統的運行模式允許用戶在被掃描物體周?chē)杂梢苿?dòng)。

自定位功能：

由于定位系統是固定在部件上的，周?chē)h(huán)境的波動，比如振動、風吹等，均不會對數據采集速度和精度產生任何影響。

自動化多分辨率：

新的三角處理滑塊可以在需要時保持較高的分辨率，還可以在平面上保留較大的三角形，從而簡化了.STL文件。

經濟實惠：

超具價格優勢的攝影測量級精度數據二合一掃描系統。

手持設備：

該設備的外形和重量分布有利于長時間使用，不會造成肌肉或骨骼勞損。

功能多樣、使用簡單：

可在有限的空間內對任何形狀、顏色表面的物體進行掃描。使用極為簡單，即學即會，無需進行長時間崗前培訓。

MAXscan掃描儀配有Creaform的專有VxScan?數據采集軟件。該軟件可實現自動多分辨率和實時三維渲染可視化，簡單易用，具有增強直接曲面重建、表面優化算法、改進兼容性（64位）等強大功能。

內置攝影測量功能

軟件攝影測量功能包括：攝影測量處理、后處理和報告控制軟件、自動即時校準、自動參照、適配器校正、特征測量。

兼容軟件

MAXscan 激光掃描儀搭配以下軟件時，能夠提供強大的性能：

• CATIA V5：HSM?，CATIA V5 的 Handyscan 掃描模塊，可從 Creaform 獲取
• Geomagic：隨 VxScan 提供的 STUDIO 和QUALIFY 的插件
• PolyWorks：IMEdit 和 IMInspect 模塊的插件，可從 Innovmetric 獲取
• Rapidform：XOS、XOR 和 XOV 的每份安裝都包含該 Handyscan 3D 界面
• μLog XG、Metrolog XG 和 Metrolog V5：μLog XG 包含的插件。對于其他兩個軟件，可從 Creaform和 metrologic group 購買

::應用范圍::

適用于逆向工程、檢測、3D存檔、復雜形狀采集、測量數據存檔、損傷評估、數字模型、實物模型、快速原型制作等諸多領域。

::技術特征::

• 采用HandyScan 3D?技術，具有攝影測量?jī)?yōu)化功能
• 軟件內置攝影測量功能
• 無限工作范圍
• 無需合并，一步到位
• 便攜性能強
• 可自由移動
• 自定位功能
• 自動化多分辨率
• 經濟實惠
• 手持設備
• 功能多樣、使用簡單

::產品規格::

::下載資料::

中文版MAXscan_Brochure（2011.10.24）

中文版 MAXscan_Brochure
