::產品概述::
HandySCAN 3D? 系列是便攜式計量級 3D 掃描儀的行業典范。經過優化，第 3 代? HandySCAN 3D 如今可滿足從事設計、制造及計量工作的專業人員的需求，為其提供有效、可靠的方法來隨處采集物體的 3D 測量數據。
這款快速、多功能專利手持式 3D 掃描儀簡單易用，快速生成高度精確的可追蹤結果——即使在嚴苛環境下、對復雜表面進行測量也不受影響。
精確性、可靠性、分辨率
不論測量安裝質量以及用戶經驗如何，HandySCAN 3D 始終可實現精確測量，同時提供高分辨率和可追蹤結果。以動態參考為特點，掃描儀和部件都可在測量期間移動，且依可以確保掃描精確、高質量。
? 精度： 0.025 mm
? 體積精度： 0.020 + 0.040 mm/m
? 驗收測試依據：VDI/VDE 2634 第3部分，ISO 17025 認證實驗室
? 細節高分辨率
便攜性
本手持式 3D 掃描儀是一款獨立操作的設備，無需使用三腳架或外部 跟蹤設備即可操作可裝入小型手提箱、隨處攜帶、在任何環境條件下使用，性能不會受到影響。
? 輕量： 0.94 kg
? 自定位和動態參考
? 可裝入手提箱
? 將其帶到任何所需的地方
更快的 3D 掃描流程
HandySCAN 3D 掃描儀以多條激光十字線和自動網格生成為特點，可實現從安裝、掃描到存檔的快速工作流。
? 直接可用的文件
? 高測量速率： 高達 1,300,000 次測量/秒
? 11條激光十字線，掃描區域廣
? 快速安裝：安裝運行可在2分鐘內完成。
簡便性和多功能性
此 3D 測量解決方案擁有用戶友好型界面和人體工學設計，簡單易用，學習周期短。具備多功能性，可實時掃描多種尺寸和表面類型的物體——均由同一臺設備完成。
Handy SCAN 3D掃描應用
質量控制
? 初樣檢測 (FAI)
? 部件到 CAD 檢測
? 供應商質量檢測
CAD 設計
? 3D 掃描至 CAD
? 逆向工程（局部設計）
? 包裝設計
更換/回收
? 開發更換/修復部件的逆向工程
? 復雜裝配體的拆卸/拆解計劃
工裝設計
? 模具、夾具、和模型的逆向工程
? 更新 CAD 文件以反映完工工裝的檢測
? 工裝驗證/檢測
裝配/生產
? 虛擬裝配
? 工具/機器人路徑編程
? 加工前部件評估
成型技術
? 快速成型設計/制造
? 將原型修改生成 CAD 文件
? 成型檢測
測試、仿真和分析
? 有限元分析 (FEA)
? 干涉分析
? 變形、幾何形狀分析
要求和規格
? 競爭產品分析
? 產品或相關零部件的測量
? 售后市場的零件或定制零件的測量
概念設計
? 粘土模型測量/逆向工程
? 虛擬模型與實物模型測繪/逆向工程
? 造型及美學設計
概念原型設計
? 修改后原型生成CAD 文件
? 形面分析、概念/原型的驗證
? 人體工程學原型設計
文檔
? 部件/工具的完工存檔
? 營銷演示、3D 培訓系統、嚴肅游戲
? 數字化歸檔
維護、修理和檢修 (MRO)
? 磨損分析
? 自定義維修/修改
? 維護前的部件/工具完工文檔
軟件

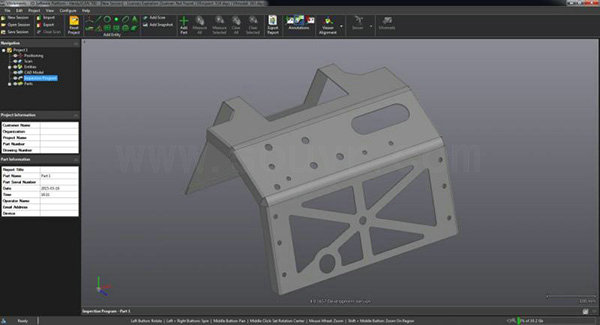

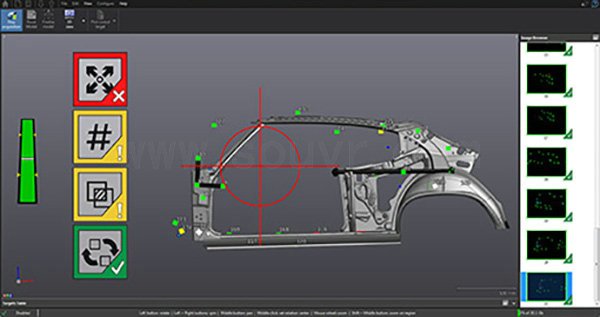

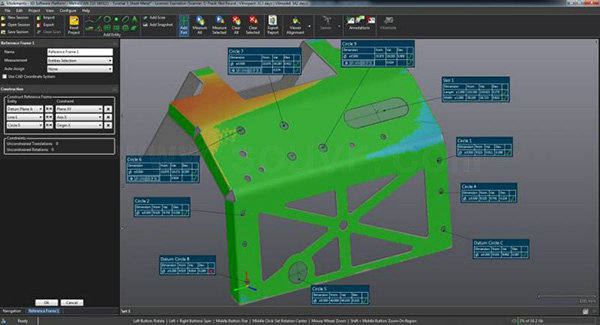

VXelements?
HandySCAN 3D 隨附VXelements軟件，增強了全套 3D 掃描和測量技術的功能。從數據采集到 CAD 軟件，將所有基本要素和工具都融入到一個用戶友好、簡便且流暢的工作環境中。
::產品規格::
HandySCAN 3D 技術規格使其成為高端便攜式 3D 測量技術的行業典范。以 TRUaccuracy、TRUsimplicity、TRUportability 及快速測量為特性，可采集高質量的測量數據，不受環境變化或部件移動的影響。這款 3D 掃描儀因其優異的技術性能（例如精度、測量速率、高分辨率、軟件兼容性）而成為生產質保和產品開發應用的理想工具。
| 規格參數 | HandySCAN BLACK |
| 精度(1) | 0.035?mm |
| 體積精度(2) (基于部件尺寸) | 0.020?mm + 0.060?mm/m |
| 體積精度(采用 MaxSHOT Next??| Elite(3) | 0.020?mm + 0.015?mm/m |
| 測量速率 | 800,000 次測量/秒 |
| 光源 | 7 條藍色激光十字線 |
| 激光類別 | 2M (對人眼安全) |
| 掃描區域 | 310 x 350?mm |
| 基準距 | 300?mm |
| 景深 | 250?mm |
| 部件尺寸范圍(推薦) | 0.05–4?m |
| 軟件 | VXelements |
| 輸出格式 | .dae, .fbx, .ma, .obj, .ply, .stl, .txt, .wrl, .x3d, .x3dz, .zpr, .3mf |
| 兼容軟件(4) | 3D Systems (Geomagic? Solutions), InnovMetric Software (PolyWorks), Metrologic Group (Metrolog X4), New River Kinematics (Spatial Analyzer), Verisurf, Dassault Systèmes (CATIA V5, SolidWorks), PTC (Creo), Siemens (NX, Solid Edge), Autodesk (Inventor, PowerINSPECT) |
| 重量 | 0.94?kg |
| 尺寸 (長 x 寬 x 高) | 142 x 79?x 288?mm |
| 連接標準 | 1 X USB?3.0 |
| 作溫度范圍 | 5–40?°C |
| 操作濕度范圍 (非冷凝) | 10–90% |
| 認證 | 符合EC標準(Electromagnetic Compatibility Directive, Low Voltage Directive),可與充電電池(如果適用)、IP50 WEEE 兼容 |
| 專利 | CA 2,600,926, CN 200680014069.3, US 7,912,673, CA 2,656,163, EP (FR, UK, DE) 1,877,726, AU 2006222458, US 8,032,327, JP 4,871,352, US 8,140,295, EP (FR, UK, DE) 2,278,271, EP (FR, UK, DE) 2,230,482, IN 266,573, US 7,487,063, CA 2,529,044, EP (FR, UK, DE) 3,102,908, US 15/114,563, CN 201580007340X |
(1)?HandySCAN BLACK 和 HandySCAN BLACK Ι Elite (ISO 17025 認證):基于 VDI/VDE 2634 第 3 部分標準。基于可追蹤球體直徑測量數據對探測誤差性能進行評估(ISO 17025 認證)。 (2)?HandySCAN BLACK 和 HandySCAN BLACK Ι Elite (ISO 17025 認證):基于 VDI/VDE 2634 第 3 部分標準。在工作范圍內借助可追蹤長度標準件從不同位置和方向進行測量,來評估球體間距誤差。 (3)?對于給定型號，使用MaxSHOT 3D時的系統體積精度不會優于基礎精度。 (4)?通過網格和點云導入，也與所有主要計量、CAD、計算機繪圖軟件兼容。 | |
