::產品概述::

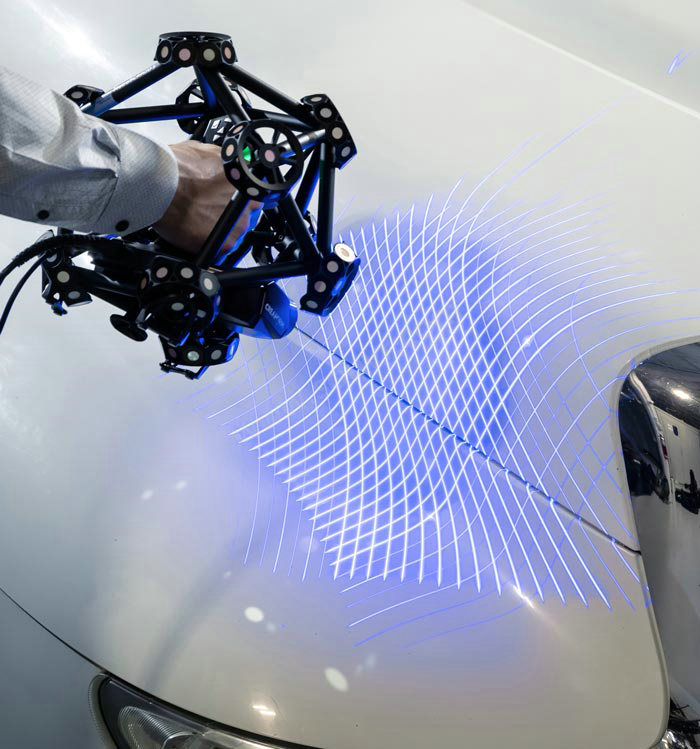

Creaform MetraSCAN 3D 激光掃描儀
速度、精度與多功能性結合
MetraSCAN 3D 光學 CMM 掃描儀系列專為那些想要獲取高質量或高效率的制造和計量專業人士而設計。它可以在任何生產環境中使用，包括車間震動、部件移動和環境不穩定等環境，同時還能加速 3D 測量工作流程。這款光學 CMM 掃描儀經過精心設計，可執行高度精確且可重復的計量級測量和 3D 幾何表面檢測。
當與具備探測功能的 Creaform 手持光學坐標測量機 (PCMM) HandyPROBE 配合使用時，用戶還可以將強大的 3D 掃描和探測功能相結合，完成全面的端到端檢測過程。
更快的 3D 掃描
MetraSCAN 3D 具備 15 條激光十字線和高測量速度，可加快 3D 掃描流程。得益于掃描儀的快速設置、簡單操作、實時掃描和即用型文件，3D 掃描工作流程得以進一步提速。
● 高測量速率
1,800,000 次測量/秒
● 適用于各種類型零部件的大面積掃描
15 條激光十字線
● 快速設置
無需預熱：用戶在?5 分鐘內即可啟動和運行
驚人的車間精度
MetraSCAN 3D 無嚴格的測量設置要求，專為車間應用而設計。無論測量設置質量和用戶技能水平如何，它都能提供準確的結果。由于 C-TrackTM?光學跟蹤器支持動態參考，掃描儀、部件和光學跟蹤器在檢測期間都可以移動，而測量結果同樣精準。
● 精度
0.025 mm?
● 體積精度
0.064 mm
● 可靠驗收測試
依據 VDI/VDE 2634 第 3 部分標準
ISO 17025 認證實驗室
● 動態參考下的車間精度
測量精度幾乎不受環境不穩定性的影響
高分辨率
適合所有復雜和細節繁冗的零部件
出色的多功能性
MetraSCAN 3D 用途廣泛，一臺設備可實時掃描各種尺寸和表面粗糙度的零部件。
因其可擴展的測量范圍，任何形狀、復雜性和幾何形狀的零部件都能輕松測量，不會損失精度、也無需傳統的蛙跳。
● 藍色激光技術
特別適用于閃亮和反光表面
● 測量范圍大且易于擴展
比其他便攜式 CMM 更廣
無需蛙跳
● 可選的 HandyPROBE
3D 掃描和探測相結合
無需目標點
::產品規格::
| 規格參數 | Metra SCAN 357? | Metra?SCAN BLACK? | Metra?SCAN?BLACK?|Elite |
| 精度(1) | 0.040?mm | 0.035?mm | 0.025?mm |
| 體積精度(2)9.1m3 （基于部件尺寸） | 0.086 mm | 0.086 mm | 0.064?mm |
| 體積精度(2)16.6m3 （基于部件尺寸） | 0.122mm | 0.122mm | 0.078mm |
| 體積精度（采用 MaxSHOT Next?|Elite(3) | 0.060?mm + 0.015?mm/m | 0.044?mm +?0.015?mm/m | |
| 探測精度（采用Handy PROBE Next）（4） | 0.030 mm | 0.030 mm | 0.025?mm |
| 測量分辨率 | 0.100mm | 0.025mm | |
| 網格分辨率 | 0.200mm | 0.100mm | |
| 測量速率 | 480,000 次測量/秒 | 800,000 次測量/秒 | 1,800,000 次測量/秒 |
| 光源 | 7 條紅色激光十字線 | 7 條藍色激光十字線 | 15 條藍色激光十字線 (外加 1 條直線) |
| 激光類別 | 2M (對人眼安全) | ||
| 掃描區域 | 275?x 250?mm | 310 x 350?mm | |
| 基準距 | 300?mm | ||
| 景深 | 200?mm | 250?mm | |
| 部件尺寸范圍(推薦) | 0.2–6?m | ||
| 軟件 | VXelements | ||
| 輸出格式 | .dae, .fbx, .ma, .obj, .ply, .stl, .txt, .wrl, .x3d, .x3dz, .zpr, .3mf | ||
| 兼容軟件(5) | 3D Systems (Geomagic? Solutions), InnovMetric Software (PolyWorks), Metrologic Group (Metrolog X4), New River Kinematics (Spatial Analyzer), Verisurf, Dassault Systèmes (CATIA V5, SolidWorks), PTC (Creo), Siemens (NX, Solid Edge), Autodesk (Inventor, PowerINSPECT) | ||
| 重量 | 掃描儀：1.38?kg 探頭：0.5 kg C-Track：5.7 kg | 掃描儀：1.49?kg 探頭：0.5 kg C-Track：5.7 kg | |
| 尺寸 (長 x 寬 x 高) | 掃描儀：289?x 235?x 296?mm 探頭：68?x 157?x 340?mm C-Track：1031 x 181?x 148?mm | ||
| 作溫度范圍 | 5–40?°C | ||
| 操作濕度范圍 (非冷凝) | 10–90% | ||
| 認證 | 符合EC標準(Electromagnetic Compatibility Directive, Low Voltage Directive),可與充電電池(如果適用)、IP50 WEEE 兼容 | ||
| 專利 | FR2,838,198, EP(FR, UK, DE, IT)1,492,995, US7,487,063, CA2,529,044 | ||
(1)?MetraSCAN BLACK 和 MetraSCAN BLACK|Elite（通過 ISO 17025 認證）：基于 VDI/VDE 2634 第 3 部分標準。基于可追蹤球體直徑測量數據對探測誤差性能進行評估。MetraSCAN 357：校準球體的標準件直徑測量的典型值。 (2)?MetraSCAN BLACK 和 MetraSCAN BLACK|Elite（通過 ISO 17025 認證）：基于 VDI/VDE 2634 第 3 部分標準。在工作范圍內借助可追蹤長度標準件從不同位置和方向進行測量，來評估球體間距誤差。MetraSCAN 357：校準長度標準件球體間距測量值。 (3)?使用 MaxSHOT 3D 時，系統的體積精度不可高于所述型號的默認精度。 (4)?HandyPROBE Next 和 HandyPROBE Next|Elite 性能評估（通過 ISO 17025 認證）基于 ISO 10360-12 標準的部分程序：探測尺寸誤差（6.2）和長度誤差（6.4）。性能通過可追溯的球體和長度標準件進行評估。 (5)?通過網格和點云導入，也與所有主要計量、CAD、計算機繪圖軟件兼容。 ? | |||
