::產品概述::

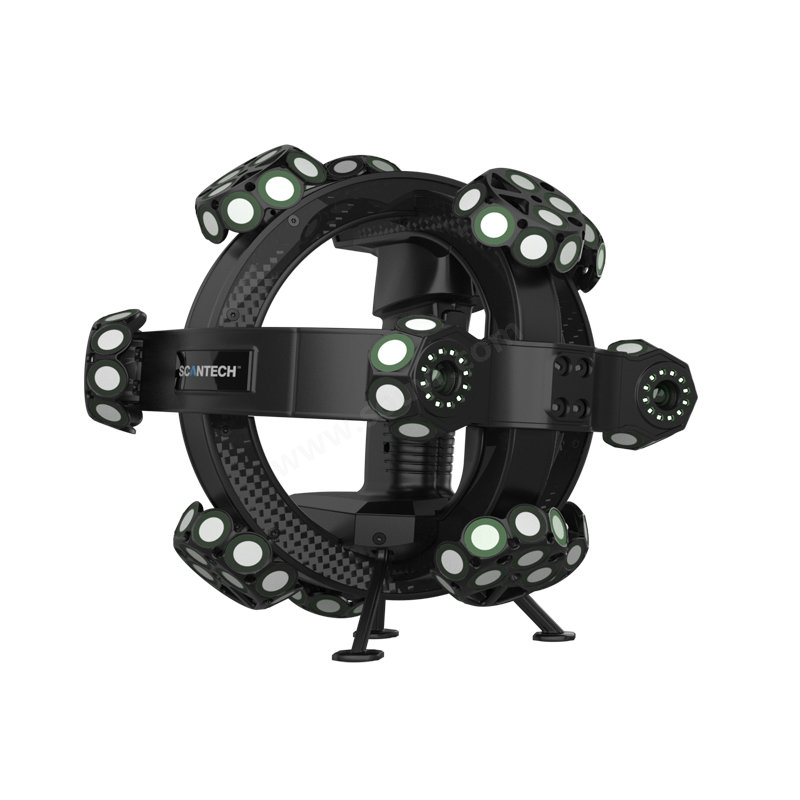

TrackScan-P42跟蹤式三維掃描系統
TrackScan-P42跟蹤式三維掃描系統，采用智能光學跟蹤測量技術，配備高品質光學設備，無需貼點即可完成超高精度動態三維測量，可應用于質量控制、產品開發、逆向工程等多個方面。
基于不同的掃描場景需求，TrackScan-P42可自由切換多種工作模式。34束交叉藍色激光超快掃描，高效靈活；7束平行藍色激光精細掃描，極致細節；單束藍色激光掃描，迅速獲取深孔及死角位置三維數據。
TrackScan-P42可搭配便攜式CMM測量光筆T-Probe，可精準獲取工件縫隙、孔位、凹槽等復雜處的高精密點云數據。還可以提供開發接口，與機器人協同工作，實現智能在線批量自動化三維檢測。
::產品規格::
| 型號 | TrackScan-P42 | ||
| 掃描模式 | 高速掃描 | 34束交叉藍色激光線 | |
| 精細掃描 | 7束平行藍色激光線 | ||
| 深孔掃描 | 額外1束藍色激光線 | ||
| 最高精度 | 0.025mm | ||
| 最高掃描速率 | 1,900,000次測量/秒 | ||
| 最大掃描面幅 | 500mm×600mm | ||
| 激光類別 | ClassⅡ（人眼安全） | ||
| 最小分辨率 | 0.020mm | ||
體積精度 (單獨使用掃描儀) | 10.4m3 | 0.064mm | |
| 18.0m3 | 0.078mm | ||
體積精度 (配合MSCAN-L5全局?jǐn)z影測量系統) | 0.044mm+0.015mm/m | ||
| 基準距 | 300mm | ||
| 景深 | 400mm | ||
| 輸出格式 | .stl, .ply, .obj, .igs, wrl, .xyz, .dae, .fbx, .ma, .asc等，可定制 | ||
| 工作溫度 | -10~40°C | ||
| 接口方式 | USB 3.0 | ||
| 專利技術 | CN204329903U, CN104501740B, CN104165600B, CN204988183U, CN204854633U, CN204944431U, CN204902788U, CN105068384B, CN105049664B, CN204902784U, CN204963812U, CN204902785U, CN204902790U, CN106403845B, CN209197685U, CN209263911U, CN106500627B, CN106500628B, CN206132003U, CN211121096U, US10309770B2, KR102096806B1, EP3392831A4 | ||
適用行業
● 汽車行業
● 航空航天船舶
● 軌道交通
● 機械制造
● 家居家裝
● 三維激光掃描與虛擬現實
● 文物雕塑
