AmmSensor軟件開發工具包

描述

AmmSensor為一款兼容藍牙技術的3D無線MEMS傳感器設備。該產品重量輕，體積小，速度快。結合加速度計、陀螺儀和磁力儀、所有三軸，再加上驅動軟件庫（DLL），可生成精確的動態方向感應器數據，采用四元數或單位向量的形式。

程序員使用軟件開發工具包（SDK）軟件可創建自己的應用程序。可訪問所有原始傳感器輸出數據（加速度，角速度和地球磁場方向），以及采用四元數或單位向量形式計算輸出的動態傳感器方向數據。

AmmSensor SDK為Visual Studio 于2008年采用C#和.Net平臺開發。可在所有當前版本的Microsoft Windows系統包括Windows 7、Vista和XP上運行。

SDK包括一個動態鏈接庫，其功能可由用戶開發的程序來調用。可使用任何.Net兼容的語言；C++、C#和VB。包括控制傳感器的函數調用上的綜合文檔和固件命令。

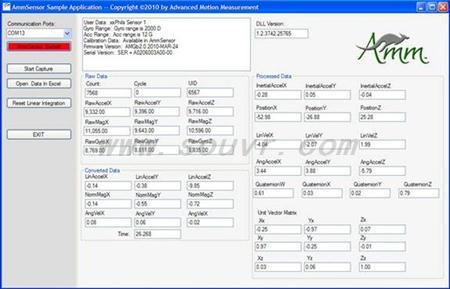

軟件工具包還包括是稱為AmmSampleApp的一個示例程序。本程序演示如何通過藍牙使用COM端口連接到傳感器，以及如何提取并實時顯示數據。用戶從而能夠直接捕捉并保存數據至電子表格。生成的文件是一個逗號分隔的ASCII文本文件。

請注意，您需要一臺具有藍牙功能的Windows電腦，已經安裝Visual Studio 2008 VB，才能查看和運行示例應用程序。此示例實現可用作用戶創建應用程序的基礎。


輸出數據的定義

原始數據
數據未經校準，仍然直接來自所涉及傳感器的原始計數單位。僅能用于開發和測試。

計數
目前樣本計數，從1001循環至16000個，然后再次啟動。
計數
m_raw_count

循環
計數已經循環的次數。
循環
m_raw_cycle

溫度
原始單位的傳感器內部溫度。
RawTemp
m_raw_temp

唯一ID
AmmSensor開始通信時的當前的樣本計數。
m_raw_uniqueID
UniqueCount

Ax，Ay，Az 原始數據
來自3軸加速度計的加速度向量，相對于傳感器的局部坐標軸進行測量，采用原始計數單位。這些值代表傳感器線性加速度。需要注意該向量包括重力在內。
RawAccelX RawAccelY，RawAccelZ
m_raw_accX m_raw_accY，m_raw_accZ

Mx，My，Mz原始數據
來自3軸磁力計的磁力向量，相對于傳感器的局部坐標軸進行測量，采用原始計數單位。這些值代表指向磁北的一個向量。請注意并非平行于地面，而是地面中的點。
RawMagX RawMagY，RawMagZ
m_raw_magX m_raw_magY，m_raw_magZ

Gx，Gy，Gz原始數據
來自3軸陀螺儀的角旋轉速率向量，相對于傳感器的局部坐標軸進行測量，采用原始計數單位。這些值代表傳感器沿每個軸旋轉的速度有多快。
RawGyroX RawGyroY，RawGyroZ
m_raw_gyroX m_raw_gyroY，m_raw_gyroZ

轉換后的數據
數據使用校準參數轉換為物理單位。校準在出廠時完成并存儲在傳感器的存儲器中。每個傳感器都有單獨的校準參數。

時間
啟動后以秒計算的時間。
時間
m_conv_time

溫度
與原始溫度相同，尚未進行處理。
ConvTemp
m_conv_temp

Ax，Ay，Az
經過處理的加速度向量，相對于傳感器的局部坐標軸進行測量，單位為m/s/s。需要注意的是該向量包括重力在內。
RawAccelX RawAccelY，RawAccelZ
m_conv_accX m_conv_accY，m_conv_accZ

Mx，My，Mz
標準化的磁力儀單位向量，每個參數值范圍為1和-1之間。向量是相對于傳感器的局部坐標系統而測量。這僅僅是一個方向性的單位向量，因此沒有任何單位。
RawMagX RawMagY，RawMagZ
m_conv_magX m_conv_magY，m_conv_magZ

Gx，Gy，Gz
經過處理的角速度向量，相對于傳感器的局部坐標軸測量，單位為每秒度。這是一個角速度使用向量。
RawGyroX RawGyroY，RawGyroZ
m_conv_gyroX m_conv_gyroY，m_conv_gyroZ
處理后的數據
使用更復雜的算法生成更為準確的額外參數，來自AmmSensor不同種類傳感器的組合值。這些算法包括整合、推導和一個復雜的卡爾曼濾波器。

加工時間
AmmSensor通信開始后以秒為單位的時間，與ConvTime相同
時間
m_proc_time

傳感器單位向量
這9個值給出傳感器在任何時間點的方向，相對于全球參照幀。事實上，每個傳感器的結束點坐標值是內部軸的標準化，范圍在1和-1之間。全局參考坐標系從重力向量和磁北向量創建。

相對全局參考坐標系測量的傳感器X軸坐標終點是：
Xx，Xy，Xz
m_proc_rotMat00 m_proc_rotMat10 m_proc_rotMat20

相對全局參考坐標系測量的y軸坐標終點是：
Yx，Yy，Yz
m_proc_rotMat01 m_proc_rotMat11 m_proc_rotMat21

相對全局參考坐標系測量的z軸坐標終點是：
Zx，Zy，Zz
m_proc_rotMat02 m_proc_rotMat12 m_proc_rotMat22

四元數
為表示傳感器方向的另一種便捷方式。該方法只使用4個組件而不是9個單位向量，因此更為緊湊。更多信息請參閱維基百科。
QuaternionW，QuaternionX QuaternionY，QuaternionZ
m_proc_quatW，m_proc_quatX m_proc_quatY，m_proc_quatZ

慣性直線加速度
這一向量是傳感器的線性加速度，僅由運動所生成，單位為m/s2。重力向量消減。僅當傳感器方向已知時才能完成該過程，即我們知道重力（9.81m/s2）消減的位置。這樣才能準確了解運動所單獨創建的加速度。當傳感器不移動時該值應為零。該向量為相對于全局參考坐標系測量。
InertialAccelX InertialAccelY，InertialAccelZ
m_proc_globalAccX m_proc_globalAccY，m_proc_globalAccZ

角加速度
角速度向量為差別化生成，測量單位為rad/s2，有3個組成部分。該向量為相對于傳感器局部坐標軸測量。
AngularAccelX AngularAccelY，AngularAccelZ
m_proc_gyroConvAccX m_proc_gyroConvAccY，m_proc_gyroConvAccZ

線速度和線性位置
線速度（m/s）由慣線性加速度的整合而產生，線性位置來自線速度的整合。傳感器的初始位置認為是原點，相對于全局參考坐標系測量。這些值會產生較大的整合偏移，在每次使用前應提供復位功能。
位置X，位置Y，位置Z
m_proc_globalPosX m_proc_globalPosY，m_proc_globalPosZ
LinearVelX LinearVelY，LinearVelZ
m_proc_globalVelX m_proc_globalVelY，m_proc_globalVelZ

這些向量都會產生重大偏移，具有邊際價值。僅出于完整性目的提供這些數據，不具有準確性。

全局參考坐標系
Z軸為垂直指向
X軸為磁北方向指向
Y軸為垂直于X軸和Z軸指向西
X，Y和Z軸為形成一個右手坐標系

AmmSensor單位向量

該單位向量完整定義了AmmSensor局部坐標系的方向。可使用比較容易的方程將這些值轉換成各種方位角度類型，包括歐拉角和關節角度值。任何方程方面的疑問請咨詢AMM解決。

::應用范圍::

適用于手部追蹤、儀器追蹤、機械臂動作捕捉等

::技術特征::

• 創建自己的創新3D動作捕捉和分析應用
• 實時讀取加速度、角速度、磁場數據
• 直接從卡爾曼濾波器提取四元數或單位向量的傳感器方向數據
• 多個傳感器實現同時通信
• 通過固件命令控制AmmSensor的所有功能
• 讀取并寫入傳感器的固件信息以及校準數據
• 使用Visual Studio進行任何Windows.Net語言編程
• （免版稅）Windows.Net兼容DLL
• 250Hz二進制格式的數據傳輸，用于快速動作更新
• 簡單的學習曲線VB演示程序
• 示例應用程序存儲輸出為ASCII文本文件，可自動發送至一個電子表格
