::產品概述::
NDI Aurora電磁跟蹤系統

?NDI Aurora系統采用尖端電磁技術，設計為醫療應用，可在遮擋的情況下進行精確實時的空間三維測量。Aurora在市場上開創了其他電磁跟蹤系統無法企及的創新應用。Aurora系統的功能包括：
?

? 電磁跟蹤
? 微型傳感器線圈
? 醫療安全認證
? 同時可跟蹤達8個醫用器械
? 設計靈活性
? 針對金屬環境進行了優化

Aurora特點和優勢
您在使用NDI Aurora系統過程中將體驗如下一些優勢。

測量自由
? 電磁測量技術沒有光學跟蹤系統使用中的視線干擾問題。
? 可在具有醫用級別金屬的環境中工作。

工具靈活性
? 隨著超小的5自由度傳感器線圈的上市，建立能夠集成這些傳感器線圈的工具是體內應用的理想選擇。
? 6自由度測量可使用單個微型傳感器實現，使用戶能夠設計創新工具。
? 可用數字I/O線使用戶能夠建立基于特定應用的工具。

易于集成
? Aurora 應用程序接口（API）使用戶能夠進行簡單的特定應用程序開發。
? 在NDI Polaris 光學測量系統的基礎上，Aurora API快速集成了市場上流行光學系統所應用的現有軟件。
? Aurora系統設計為醫療應用，具備所有必要的電氣安全認證和分類，為OEM合作伙伴提供產品實現的超快路徑。

用戶友好和可靠性
? 系統可預先校準，快速設置，立即使用。
? 自動化工具檢測，確保系統在使用過程中的連續可靠性。

測量范圍
特定測量范圍是指測量精度保持在特定要求內的感測區域。感測區域是指磁場發生器可以感測到傳感器的所有區域，與測量精度無關。

Aurora包含兩個特定測量范圍：立方體范圍和圓頂范圍。圓頂范圍的體積是立方體范圍的3倍，二者保持同樣高水平測量精度。

所有Aurora系統都配備立方體測量范圍，圓頂范圍可選擇是否購買。如果選擇了圓頂測量范圍，就可以根據需要在兩個測量區域之間切換。

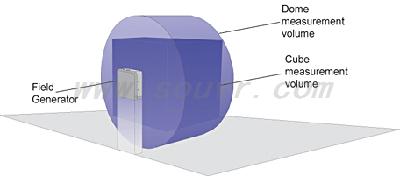

下圖比較了這些測量范圍的形狀和尺寸

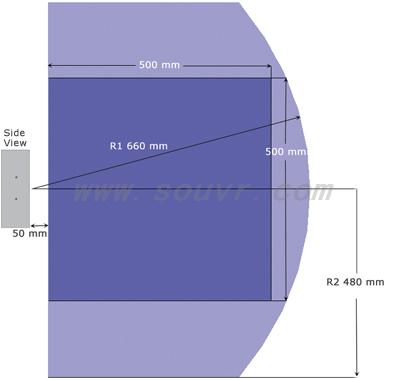

圓頂和立方體范圍

? 立方體：500毫米x 500毫米x 500毫米
? 圓頂：R1 = 660毫米，R2 = 480毫米

立方完全包含在圓頂內。所有尺寸均為近似值。

Aurora精度性能
以下指標適用于2011年5月發布的AuroraV2系統。AuroraV2系統達到的精度比以前的Aurora系統性能高出20％。

精度 - 5自由度傳感器*
注：典型數據的結果獲得是基于遍及整個特征范圍內任意分布的超過300個位置的定位與取向測量

準確度 - 6自由度傳感器*
注：典型數據的結果獲得是基于遍及整個特征范圍內任意分布的超過300個位置的定位與取向測量。

* 所有數據都是在無電磁干擾的情況下使用Aurora V2系統進行采集的。精度取決于工具的設計以及金屬物的存在。

Aurora傳感器
NDI生產超小的電磁（EM）跟蹤傳感器，其成本超低。這些傳感器設計為可集成到第三方儀器中，要求對尖端位置與儀器方向的實時無遮擋跟蹤。這項功能使原始設備制造商能夠?yàn)榭蛻籼峁﹫?zhí)行現有程序的更高效率和更多信心。

可使用的Aurora傳感器包括以下5自由度和6自由度選項。

5自由度傳感器
這些5自由度（DOF）傳感器體積小巧，適合于各種集成操作。報告?zhèn)鞲衅鞯膞-y-z位置和兩個方向，使手術器械可在正確的解剖背景下實時顯示。

Aurora 5自由度傳感器，0.5毫米× 8毫米
設計為集成至剛性或柔性的小直徑工具中。傳感器和導線包圍在一個防護材料中，有利于整合（如進入穿刺針中）。突出的性價比使得這種傳感器適于一次性應用。

部件號：610005（5包）
尺寸：傳感器 - 0.5毫米直徑x 8毫米長

Aurora 5自由度傳感器，0.8毫米× 11毫米
這種傳感器的機械設計為安裝到一個小PCB中，相比我們的標準5自由度傳感器更為堅固耐用。該類型傳感器采用大眾市場技術制造，PCB設計提供增強耐用性，同時優異的性價比使其成為一次性應用的理想選擇。

部件號：610006（5包）
尺寸：傳感器 - 0.8毫米直徑x 11毫米長

Aurora屏蔽和隔離5自由度傳感器，0.9 x 12毫米
這種傳感器設計為靠近心臟或心內專用手術，特別是集成到電生理學測繪定位和消融術導管中。5自由度傳感器裝在保護管內，導線通過屏蔽減少來自外部電場的干擾，整個設備為電絕緣。該設計還提供了相比其他傳感器更多的機械堅固性，能承受500多次彎曲循環（7.5毫米的彎曲半徑和± 180 °彎曲角度）。

部件號：610057（2包）
尺寸：傳感器 - 直徑0.9毫米× 12毫米長

Aurora封裝5自由度傳感器，0.9 × 6毫米
該傳感器總長度短于NDI提供的其他傳感器，適合集成到要求更嚴格彎曲性能的工具中。其精度略低于更長的5自由度傳感器。傳感器裝在一個保護管內，該組件將承受100多次彎曲循環（7.5毫米的彎曲半徑和± 180 °彎曲角度）。

部件號：610058（5包）
尺寸：傳感器 - 直徑0.9毫米× 6毫米長

6自由度度傳感器
適用于要求跟蹤全部6個自由度（6 DOF）的應用程序。

Aurora迷你6自由度傳感器，1.8毫米× 9毫米
一個通用6自由度傳感器，外徑較小。這種傳感器裝在一個保護管內，較小的直徑和長度適合各種集成操作。出色的性價比使該傳感器適合一次性應用。
?

部件號：610029（2包）
尺寸：傳感器 - 直徑1.8毫米× 9毫米長

Aurora微型6自由度傳感器，0.8毫米x 9毫米
NDI提供的超小的6自由度傳感器，以用戶友好格式提供。傳感器預焊接到含有預編程的SROM設備的一個Redel連接器上，使其在盒外可即時使用。傳感器裝在一個保護管內，并連接一條靈活的微電纜，可承受超過10,000多次彎曲循環（7.5毫米的彎曲半徑和± 180 °彎曲角度）。
?

部件號：610059（單獨出售）
尺寸：傳感器 - 0.8 mm直徑x 9毫米長

配件
Aurora工具線組
該線組包含從單個傳感器建立Aurora器械所需的一切。包括一條2.4米長的工具電纜連接到Redel連接器，一個內置的SROM設備。從一個6自由度傳感器（或最多兩個5自由度傳感器）焊接導線及SROM文件編程所需要的一切。

工具套裝包括：
? 4條傳感器導線（1x6自由度或2x5自由度）
? 4個條額外的3xGPIO信號線（按下按鈕和/或LED功能）
? Redel連接器與內置SROM設備

縱切松頭
部件號：610003（單獨出售）
尺寸：2.4米長
滅菌：可通過高壓滅菌： - 可承受20多次循環。

多用途工具
Aurora多用途工具
以下多用途工具提供在許多跟蹤和電腦輔助應用中常見的基本功能。

Aurora 6自由度探針，直端，標準
通用數字化探針，具有剛性金屬直端?？梢葬槍?duì)特定應用的要求OEM定制金屬尖端的長度和形狀。

部件號：610065（單獨出售）
尺寸：提示 - 65毫米（長）× 3毫米直徑
通過高壓滅菌，可消毒滅菌： - 將生存超過20個周期。

Aurora 6自由度參考，25毫米盤，標準
通用的跟蹤參考傳感器，適合多種固定方法。PEEK平盤包含兩個固定用的孔眼，平盤上部有一標志指示根據需要可打鉆的備用孔中心。該工具還可以用膠帶臨時固定。

部件號：610066（單獨出售）
尺寸：直徑25毫米× 5毫米厚
滅菌：可通過高壓滅菌： - 可承受20多次循環。

Aurora 6自由度電纜工具，2.5毫米× 11毫米
極其堅固耐用的多用途工具。專為研究員或OEM客戶評估和原型制作設計的電纜工具。該工具包含一個6自由度傳感，尖端是一條靈活牢固的2米長屏蔽電纜。電纜有一個硅膠外套，，易于操作并能承受高達20次高壓滅菌循環。

部件號：610016（單獨出售）
尺寸：直徑2.5毫米× 2米的長度（傳感器的長度是11毫米）
滅菌：可通過高壓滅菌： - 可承受20多次循環。

特定應用
特定應用工具
EM跟蹤設備在醫療領域的應用將不斷擴大，通過技術增強微創儀器手術的性能獲得認可。EM跟蹤設備為用戶帶來介入手術中更高的精度，更大的空間意識和更多的信心。NDI擁有定制這些工具的豐富經驗和資源，以滿足特定的OEM要求。

Aurora 5自由度導管，1型
設計為插入一個導管工作通道或靈活內窺鏡中，包括一根2米長管，尖端集成一個5自由度傳感器。管直徑1.2毫米，不透X線。這一工具可重復使用并經高壓滅菌，能承受1500多次彎曲循環。

部件號：610017（單獨出售）
尺寸：1.2 mm直徑x長度2米
滅菌：可通過高壓滅菌： - 可承受20多次循環。

Aurora 6自由度導管，2型
與Aurora6自由度導管，1型工具設計相同，但其尖端使用的是小的6自由度傳感器。

部件號：610060（單獨出售）
尺寸：1.3 mm直徑x長度2米
滅菌：可通過高壓滅菌： - 可承受20多次循環。

Aurora 5/6自由度形狀工具，1型*
用戶使用該工具可查看醫療儀器的形狀和尖端，例如一個靈活的內窺鏡。該工具尖端有一個6自由度傳感器，另外6個傳感器沿86厘米長的遠端分布。可實時計算并渲染工具的形狀。這些傳感器的位置和間距可根據特定的OEM應用定制。工具為高壓滅菌并可重復使用。

部件號：610020，按訂單生產。8-10周交貨。
尺寸：2.3 mm直徑x 4米長
滅菌：可通過高壓滅菌： - 可承受20多次循環。

* 需要購買Aurora形狀工具適配器，1型（部件號990009）
* 也可提供8個5自由度傳感器的形狀工具版本，但按訂單生產。

Aurora穿刺針，兩部分組成，18G/150毫米，Chiba
Chiba-tip穿刺針由一個口針和一個18號外導管組成。一個5自由度傳感器集成到口針尖端，當插入組織中時可跟蹤尖端。穿刺針的長度，直徑和尖端風格均可定制，以滿足特定的OEM需求。穿刺針設計為一次性使用。

部件號：610061（單獨出售）
尺寸：套管直徑1.3毫米；口針直徑1.05毫米；針頭長度為150 mm;?
電纜1.8米
殺菌：經環氧乙烷滅菌。

Aurora穿刺針，兩部分組成，21G/150毫米，Chiba
該類型Chiba-tip穿刺針是超小號的跟蹤針。由一個口針和一個21號外導管組成。一個5自由度傳感器集成到口針尖端，當插入組織中時可跟蹤尖端。該類型穿刺針設計為一次性使用。

部件號：610062（單獨出售）
尺寸：套管直徑0.8毫米；口針直徑0.55毫米；針頭長度150毫米
電纜1.8米
殺菌：經環氧乙烷滅菌

::產品規格::

::應用范圍::
適用于神經外科、脊柱外科、心臟病學、耳鼻喉外科、腹腔鏡療法、內窺鏡治療、活體檢查、骨外科、科研、定制手術工具、植入針、導管、內窺鏡、引導鋼絲、醫學仿真等領域。

::技術特征::
? 可快速、方便、準確地捕捉目標的位置
? 用于幫助準確定位TMS目標，并根據重復試驗的需求調用該位置
? 可用于繪制相互對應的刺激位置或拍攝對象頭部的任何外部特
? 精確的瞄準系統
? 多次訪問中精確調用對象的目標位置
