::產品概述::

3Dconnexion SpacePilot PRO 3D鼠標

3Dconnexion 6自由度技術
SpacePilot PRO之所以能夠實現平滑而直觀的3D導航，其關鍵就在于采用了專利6自由度傳感器（6DoF）。該傳感器的精確度是以往設備的四倍，能夠探測小到4微米的物體（相當于人類頭發直徑的1/25?。?。

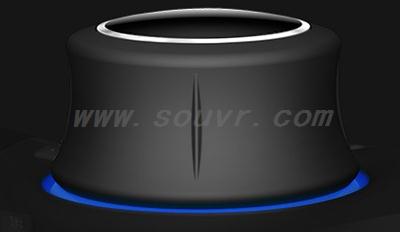

3Dconnexion Cap
用戶可以通過簡單的平推、拖拉、扭轉或傾斜等動作實現圖像的全景瀏覽、放大和旋轉，有一種自己進入屏幕親手操控模型的感覺。這種前所未有的控制感將激發使用者的積極性，進一步對模型進行探索，從而在錯誤檢測和設計質量等方面得到進一步改進。

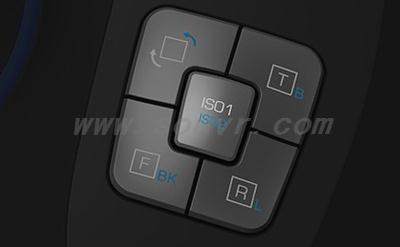

QuickView導航鍵
第二代QuickView導航鍵增強了控制帽的功能，用戶按一下按鍵便可進入32種標準示圖，從而可以從任何角度快速瀏覽模型，并實現錯誤檢測、設計審核及設計展示。

標準視圖
三個按鈕可供用戶選擇模型的不同側面進行瀏覽（6個視圖）。

雙等容(ISO)視圖
ISO視圖1展示模型的頂部/前側/右側；ISO視圖 2展示模型的頂部/背部左側。

90度旋轉鍵
輕點按鈕可將視圖順時針旋轉90度，按住按鈕不放可將視圖逆時針旋轉90度。

LCD工作流程助手
全色彩LCD顯示屏可以顯示功能鍵的反饋情況、導航設置狀態以及工作流程程序，確保在不干擾用戶工作的情況下提供重要信息。SpacePilot PRO LCD 基于開放式軟件架構，支持用戶自行開發JAVA程序。

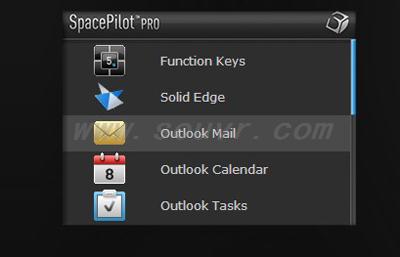

3Dconnexion? Applets
Applets是SpacePilot PRO專用的小型應用程序，可在用戶計算機上運行并在LCD上顯示。小型應用程序具有多種功能，包括辦公室工具和功能鍵反饋等。產品附帶的默認小型應用程 序包括：Function Keys、Outlook? Mail、Outlook? Calendar、Outlook? Tasks、RSS Feeds。

Function Key程序
Function Key程序能夠顯示向智能功能鍵發出的命令。

SpacePilot PRO具有一目了然的功能鍵功能，適用于多種3D應用程序，包括：CATIA V5/V6、NX、SolidWorks、Inventor、Pro/ENGINEER、Solid Edge、3ds Max、Maya、Softimage以及SketchUp。

Mail程序
Mail程序可以從Microsoft? Outlook?獲取信息并顯示新收到的電子郵件的相關信息，包括發件人名稱和郵件標題。用戶可以通過點擊LCD上的OK鍵打開主機上的Outlook郵件。也可以查看“任務”和“日歷”等相關信息。

導航設置鍵
在3D模型開發過程中，設計師可能需要將導航限制在特定的平面或軸上。比如，在為3D圖像制 作2D草圖時，通常需要對視圖進行全景瀏覽和放大。通過使用SpacePilot PRO的導航設置鍵，用戶可以對控制器進行個性化設置，將導航限制在特定的軸上。每個導航設置鍵的狀態均在LCD功能鍵程序中顯示。

支配鍵
支配模式可以對動作進行過濾，僅保留由動作最大的軸所發出的數據。

全景瀏覽和圖像放大鍵
關閉三個主軸的平移動作，這樣模型只能以旋轉的方式進行移動。

旋轉鍵
關閉旋轉功能，用戶可以進行平滑的同步全景瀏覽和視圖放大，適用于描圖等工作模式，也可適用于對模型標準視圖進行快速審核。

調速鍵
該鍵可以調整SpacePilot PRO的瀏覽速度，并更改要移動模型或環境所需要施加到控制器上的力度或轉矩數值。降低速度可以得到更加細致的特寫圖，提高速度適于進行設計審核和展示。

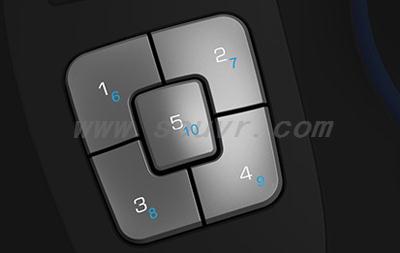

智能功能鍵
每個MCAD應用環境，如草圖、部件或組件，都有自己的工具和流程。SpacePilot PRO可以自動識別活躍的應用和環境，并給雙功能智能鍵分配10個相應的應用命令。功能鍵命令的視覺反饋在彩色LCD顯示。這一設計確?？梢栽谶m當的時候 使用適當的工具，而且不用借助普通鼠標和鍵盤即可選取命令，給用戶提供了簡潔流暢的工作流程。輕點按鈕即可激活按鍵的主功能（1—5）,點擊并按住按鈕可 以激活按鍵的次級功能（6—10）。

用戶可以根據自己的需求對SpacePilot PRO智能功能鍵進行個性化設置。此外，其它功能鍵（LCD鍵除外）也可以進行個性化設置，用戶可以分配最多31個命令。

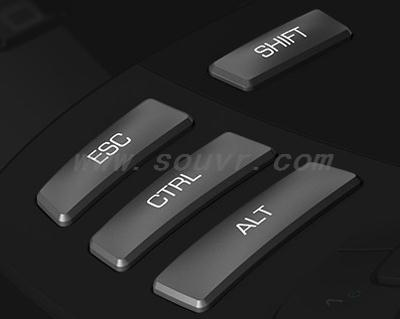

鍵盤修改器
通過使用Ctrl、Shift、Alt、Esc等快捷鍵，用戶可以在瀏覽特殊應用功能或編輯功能的同時同步瀏覽3D模型。這一特點讓用戶不再需要把手從SpacePilot PRO移動到鍵盤上，從而進一步簡化了工作流程。

標準3D鼠標鍵
FIT鍵可以在MENU鍵打開3DxWare?或其它應用控制面板進入SpacePilot PRO基礎設置的同時將激活的模型快速重置于屏幕中央位置。

高級腕托設計
軟面造型腕托的線條自然，使用舒適，對稱的設計同時適用左利手和右利手用戶。

為工程師提供的設計優勢
當今CAD行業面臨著眾多挑戰，對產品設計和時間的要求更加苛刻，CAD專業人士面臨著縮短開發周期與提高性能的雙重挑戰。SpacePilot? PRO能夠成功應對上述挑戰，在當今要求極高的3D軟件領域占有一席之地。

功能強大的應用控制
五項個性化全新雙功能，智能功能鍵可快速調出10個常用命令。SpacePilot? PRORO可識別激活的應用和工作環境并自動分配相應的指令，功能鍵的視覺反饋在彩色LCD上顯示，從而確保工作流程更加優化。

高級MCAD導航
SpacePilot? PRORO配有先進的6自由度傳感技術。用戶可以通過簡單的平推、拖拉、扭轉、傾斜等動作實現圖像的全景瀏覽、放大和旋轉，有一種自己進入屏幕親手操控模型的感覺。

操作舒適
軟面造型腕托的設計符合人手線條，控制帽可以將使用者手指引導至適當位置，從而實現輕松、準確的控制操作。常用功能鍵設置在方便的位置，確保長時間工作同樣感覺舒適。

同步適應：

• ExactTrax聲納捕捉空間
• 退出聲納捕捉空間：無數據流干擾
• 6自由度全景平移：有—可選超聲混合
• 磁場干擾補償：有—可關閉
• 固定腳?。翰捎肒eyfram Editor專利技術
• 回轉儀速度限制
• IGS-190-M移動設置時間
• ExacTrax聲納設置及校準
• 數據大小：30秒1 meg，速度60fps
• 每三腳架的聲納Mics：4，使用T型腳
• 熱交換電池更換：是，Batt.至Batt.以及Batt.至Wall

技術規格

• 3Dconnexion專利6自由度傳感器
• 彩色液晶顯示屏工作流程助理
  - 可視區域（寬x高）：49.96毫米x 37.72毫米/ 1.96英寸x 1.48英寸
  - 分辨率/色彩深度：320 x 240 / 262,144
• 第二代快速瀏覽導航（32個標準視圖）
• 4個導航設置鍵（速度、旋轉、平移/縮放、主導）
• 5個雙功能智能功能鍵（可配置10個命令）
• 鍵盤修改（Ctrl、Alt、Shift、Esc）
• 共21個程控鍵（可配置31個命令）
• 全尺寸先進腕托設計
• 尺寸（長x寬x高）：231毫米x 150毫米x 58毫米/ 9.1英寸x 5.9英寸x 2.3英寸
• 重量：880克/1.94磅

系統要求

• Windows XP專業版SP2（x86）、Windows XP專業版x64
• Windows Vista（所有版本）
• Windows 7（所有版本）
• Linux RedHat企業版WS4、SuSE Linux 9.3
• Sun Solaris 8（SPARC）、Sun Solaris 10（x64）
• 主機需要安裝微軟? Outlook? 2003或更高版本才可在液晶屏上顯示電子郵件、任務和日歷信息。

::產品規格::
?

::應用范圍::

適用于專業三維動畫軟件設計、工業軟件設計、CAD、Photoshop、Internet Explorer、Office等諸多領域。

::技術特征::

• SpacePilot PRO采用了專利的6自由度傳感器技術
• 用戶可以通過簡單的平推、拖拉、扭轉或傾斜等動作實現圖像的全景瀏覽、放大和旋轉
• 第二代QuickView導航鍵增強了控制帽的功能，用戶按一下按鍵便可進入32種標準示圖
• 全色彩LCD顯示屏可以顯示功能鍵的反饋情況、導航設置狀態以及工作流程程序
• SpacePilot PRO LCD 基于開放式軟件架構，支持用戶自行開發JAVA程序
• 軟面造型腕托的線條自然，使用舒適，對稱的設計同時適用左利手和右利手用戶
• 功能強大的應用控制，高級MCAD導航，ExactTrax聲納捕捉空間

::下載資料::

中文版 3dx_brochure_spacepilotpro_en_intl

中文版 3dx_featureguide_spacepilotpro_en_int
