::產品概述::

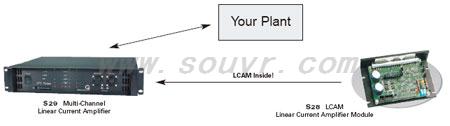

Quanser功放器耐用小巧，可進一步提升高精度儀器和驅動系統的性能。QPA-L4-E和QPA-L2-E分別為四頻道和二頻道線性功放器，每臺功放器均配有環形譯碼器連接器與四臺光學增量式譯碼器連接。線性功放的每個頻道都可以現有模式進行操作。QPA-L系列產品是在Quanser的線性電流放大模塊技術基礎上設計而成。

?

當在電流模式中運行時，QPA-L4-E和QPA-L2-E適合精度控制，可驅動多種電感負載，如：語音盤繞制動器、無核心直流發動機、磁軸承等。對于那些由于噪音要求較嚴格而無法使用標準PWM放大器的應用領域（或由于PWM信號不令人滿意而導致應用程序發生抖動之處），可以使用低噪音、且成本低廉的寬帶QPA-L系列產品。

QPA-L系列產品使用單一的電源出口（規格為110/120 VAC或220/240 VAC）即可操作，每個頻道可最高傳送7A的連續電流，峰值為9A。每個功放頻道還具備準確的電流探測、電流限制、熱保護等功能，且可選擇閉路電流控制器的電流增量。此外，每部功放模塊還配備有一套完善的Simulink模型，可使電容器和電阻器間的交互式選擇更便利，并調節電流回路性能以與相應的負載阻抗相匹配。數學模型還可以用于系統集成模擬。

? ?

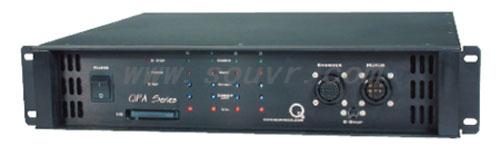

QPA-L系列產品配有黑色電鍍的雙分式機架式機箱，機箱前側面板配有兩個環形接口，可與四組增量譯碼器連接，向四（或兩）部制動器供電。一部輸入/輸出SCSI連接器可將QPA-L系列產品的控制信號線與計算機連接。可使用Quanser的QPA適配盒，配有Q8或Q4硬盤回路板。QPA-L系列產品的輸出線可使用配備的“緊急停止”安全按鈕進行開啟/關閉。與設備連接的譯碼器信號線可采用單端或多端連接。信號將被內部緩沖并轉換為單極，然后傳送給SCSI連接器并接入計算機。
?

主要特性

性能

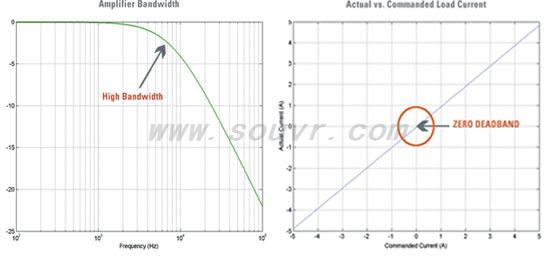

• 線性功能（零死區），電壓或電流模式下均適用
• 低噪音操作
• 高輸出電流
• 寬帶，電壓或電流模式下均適用
• 精確電流探測

功能齊全

• 可選功放增量
• 可調節電流限值
• 可調節電流（或電壓）偏移量
• 可選高/低允許輸出信號
• 譯碼器環形連接器，可與4部額外的譯碼器連接
• 輸入/輸出SCSI接口，可與任何硬件回路主板連接
• 可在單一電源設備上運行

安全可靠

• 外部允許線能夠連接“緊急關閉”安全按鈕
• 采用內部風扇空氣制冷設計
• 過熱關閉
• 供電監控：開啟/關閉電路，在電源不穩定時關閉功放器
• 故障指示器和LED狀態輸出

兼容性

• 外包裝為雙分式機架式機箱
• 與Quanser的硬件回路全面兼容（如：Q4或Q8）

::應用范圍::

適用于觸覺技術研究和商業化科研等領域。

::技術特征::

• 線性功能（零死區），電壓或電流模式下均適用
• 低噪音操作
• 高輸出電流
• 寬帶，電壓或電流模式下均適用
• 精確電流探測
• 可選功放增量
• 可調節電流限值
• 可調節電流（或電壓）偏移量
• 可選高/低允許輸出信號
• 譯碼器環形連接器，可與4部額外的譯碼器連接
• 輸入/輸出SCSI接口，可與任何硬件回路主板連接
• 可在單一電源設備上運行
• 外部允許線能夠連接“緊急關閉”安全按鈕
• 采用內部風扇空氣制冷設計
• 過熱關閉
• 供電監控：開啟/關閉電路，在電源不穩定時關閉功放器
• 故障指示器和LED狀態輸出
• 外包裝為雙分式機架式機箱
• 與Quanser的硬件回路全面兼容（如：Q4或Q8）

::產品規格::

::下載資料::

中文版 QPA - Product Information Sheet
