在網絡世界發達的今日，網絡已為大眾開辟另一個天堂，不僅提供數據新知，更帶動經濟蓬勃發展，新科技技術不斷地研發更新，環場虛擬環境也在網絡世界的帶動下，展開新的里程碑，環物虛擬環境的技術，不需建制3D 模型的方式，利用拍攝的照片，透過編輯軟件，將照片編輯成類似3D 效果之環物影片檔。

本館目前用于運用環物影片于本計劃之地質學典藏?cái)?shù)字化計劃－礦物學子計劃中，為拍攝環物影片，本館使用Magellan2000 影像3D 模型拍攝人工操作機架﹝如下圖1﹞，作為本館參考與計劃各學組拍攝典藏標本數字3D 對象用，并搭配VR Toolbox 之The VR Worx 制作軟件﹝如下圖2﹞拼合出環物影片檔。

?

圖1 Magellan2000 影像3D 模型拍攝人工操作機架

?

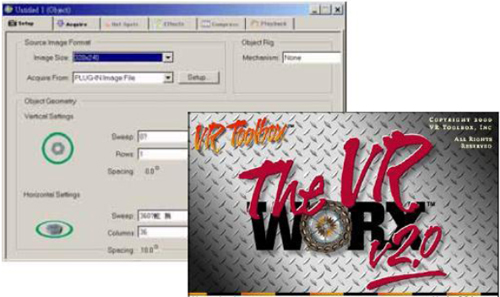

圖2 VR Toolbox 之The VR Worx 制作軟件

環物影片跨媒體整合及制作過程
環物影片制作流程共分二大部分作說明：

一、拍攝

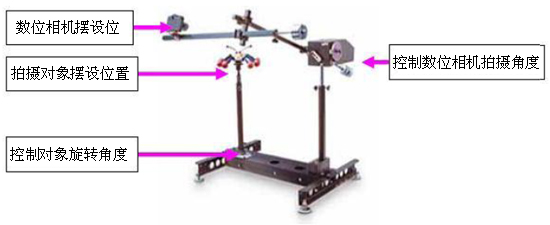

為拍攝環物影片，本館使用Magellan2000 影像3D 模型拍攝人工操作機架，此機架針對拍攝環物影片而設計，將欲拍攝的對象放置于中間的圓盤中，其下有旋轉樞紐，可控制放置對象的圓盤旋轉角度，其旁有倒L 型橫桿直通道圓盤的頂部，可放置數字相機，并控制數字相機拍攝角度﹝如下圖3﹞。

?

圖3

將對象從不同角度拍攝，拍攝環物效果時需事先規劃，針對對象拍攝一圈﹝360 度﹞欲拍攝幾張，每30 度拍攝一張，則拍攝一圈需12 張，每15 度拍攝一張，則拍攝一圈需24 張，除此之外，也可選擇數字相機拍攝的角度，每隔幾度拍攝一圈，可以是90 度、45 度、0 度這樣的組合，也可以是30 度、0 度、-30度這樣的組合，請于拍攝前事先決定，以本館拍攝地質學門－礦物－環物影片為例：

對象1 圈拍攝24 張﹝也就是需15 度拍攝一張﹞，數字相機拍攝的拍攝角度要有90 度、75 度、60 度、45 度、30 度、15 度、0 度，則需拍攝24*7=168 張

拍攝時，需注意的幾點：
A. 請先找出拍攝對象的中心點，找出后請把對象的中心點對準于圓盤中心。

B. 拍攝時，數字相機的拍攝角度，請從最大的度數開始拍攝，例：若要拍攝90 度、60 度、30 度、0 度這四個角度，請從90 度開始往下拍，直到0 度為止，這樣可減少加載環物時的一些困擾。

C. 調整數字相機拍攝視訊框，讓拍攝對象對準相機視訊框的中心點，且對象旋轉360 度時都不未超過整個視訊框?yàn)闇?zhǔn)，請先從數字相機拍攝角度90 度開始對準﹝不管是否要拍攝90 度﹞，之后再往下對準其他的拍攝角度，注意對象是否維持在數字相機視訊框的中心點。

D. 在拍攝時，盡量不要?jiǎng)拥綌?shù)字相機，以免拍攝時圖像模糊，若有模糊的圖像請重新拍攝，勿等到拍攝完后才看效果發現有模糊狀，這樣得全部重拍了，最好拍攝時用遙控器控制拍攝，可減少拍攝出模糊的圖像。

二、環物影片制作

目前本館使用VR Toolbox 之The VR Worx 制作軟件﹝如圖4﹞拼合出環物影片檔，以下介紹如何利用拍攝好之圖片，透過VR Toolbox 之The VR Worx 制作軟件環物拼合出環物影片檔的制作方法：

圖4

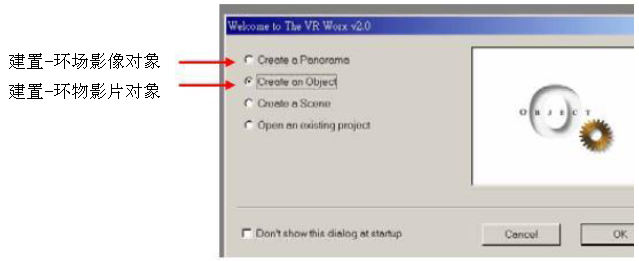

1. 打開其應用程序先跳出一窗口，讓用戶選擇是要制作環物影片或是環場圖像文件，請于此選擇Creat an Object﹝建置一環物影片對象﹞。

?

圖5

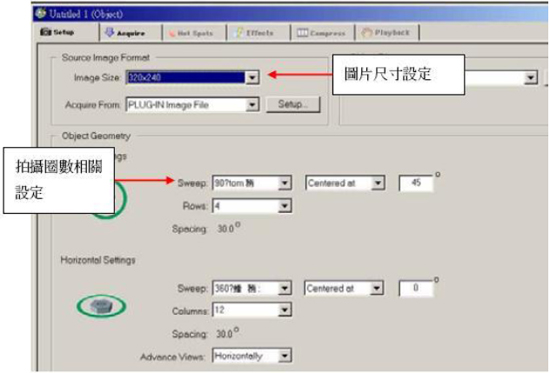

2. 設定輸入圖片尺寸，拍攝圈數，及一些相關設定，將拍攝對象所得之168 張圖片，依一定的順序讓搭配VR Toolbox 之The VR Worx 制作軟件處理。

?

圖6

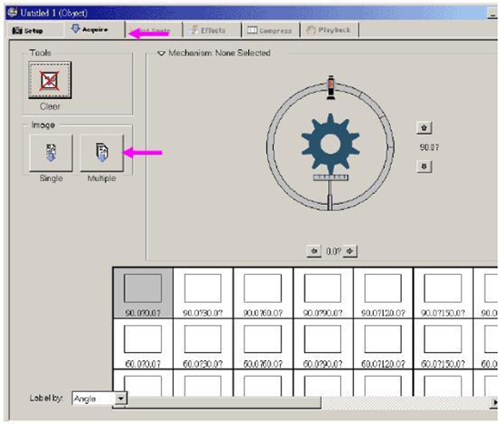

3. 選擇acquire 選單，按Multiple 開始輸入圖片

?

圖7

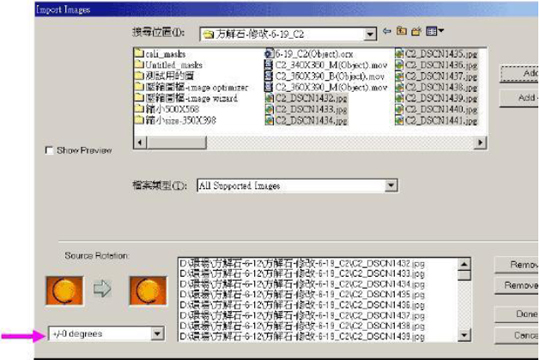

按了Multiple 會出現import 圖片的窗口﹝如下﹞，若圖片的方向不對需要旋轉，可在此調整，選擇好之后按done 即刻載入：

?

圖8

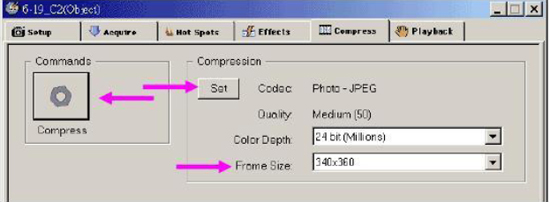

4. 輸入圖片完后，功能選單hot spots、effects、compress 隨即出現，只要選取功能選單compress 即可，設定環物的尺寸大小，及壓縮質量設定，設定完畢后，請按compress 按鈕即可。

?

圖9

compression 壓縮質量的設定，best 是質量最好，但檔案也最大，動則好幾MB，通常是存成medium。

?

圖10

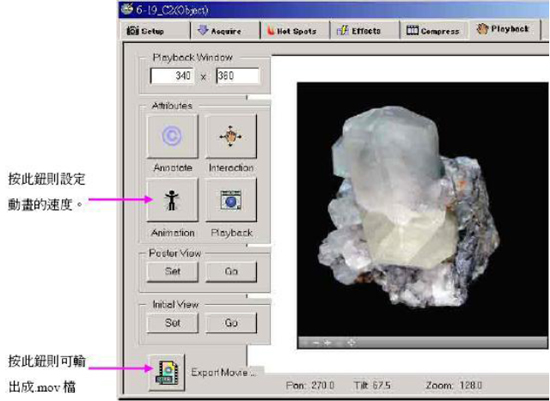

5. 預覽串成環物的效果后，或作一些設定，并輸出成.mov 檔及完成環物效果。

?

圖11

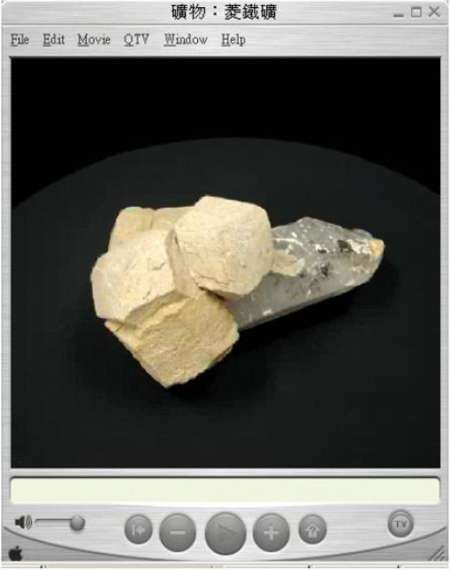

VR Toolbox 之The VR Worx 制作軟件處理，轉出輸出成環物影片MOV 文件，所制作之對象，可使觀賞者從各種不同垂直及水平轉一圈，每次以固定角度轉動拍攝一張照片，即可讓VR 制作軟件根據這些照片來制作產生對象影片了，透過quick time 撥放軟件即可看到環物影片檔，于此環物影片文件中透過鼠標的操控使觀賞者從不同的角度欣賞此環物影片檔，下圖是本計劃之地質學典藏?cái)?shù)字化計劃－礦物學子計劃運用此技術于該子計劃中。

圖12
