IFC Human（CATIA V5人機功效插件）是一個附加在CATIA V5?和IFC核心，在數字樣機環境使用交互式實時仿真的數字人體的功能。

使用IFC的用戶可以滿足以下的工作：
●可達性測試
●可視化研究
●人機功效評估
●工作空間模擬
●協同工作

可以使用戶減少制作人體模擬動畫所需的時間，提高生產力，提高質量，降低整體的開發工作量

產品主要特點
●易于校準整合
●可實現物件與人物之間的碰撞與提示
●與CATIA V5?人體模塊功能完成整合

技術要求
●CATIA V5?，IFC Core
●支持的版本：CATIA V5? R18、R19和R20、R21，R22
●硬件：達索系統認證有效配置的硬件產品
●需要擁有HAPTION IPSI Server

交互式裝配與仿真

一、IFC Human的擴展功能：

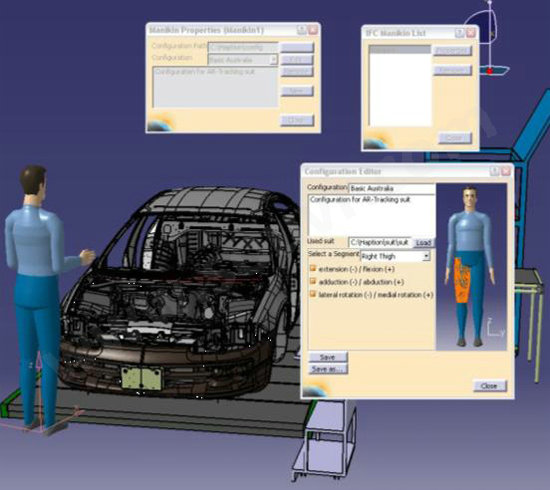

模擬前的設置
●在CATIA CATProduct里選擇任一虛擬人的樣式
●激活或禁用獨立的關節
●識別工具和移動部件
●自動將三維數據加載到交互物理仿真中

支持的操作設備
●光學跟蹤系統的實時運動捕捉；目前支持ART?, Vicon?, MotionAnalysis?，和Trackd?
●慣性傳感動作捕捉系統Xsens? MVN Link和Awinda
●專業級虛擬手套Cyberglove?
●6D鼠標3DConnexion?系列
●HAPTION Virtuose和Inca專業級的力反饋設備

仿真過程的控制
●具有啟動，停止，暫停，恢復等功能
●可將3D物件與操作設備進行連接或分離
●可與動作捕捉設備進行自動校準，只需點擊一次就可進行附著或與虛擬人體模型分離

實時物理仿真
●可將真人操作動作縮放到虛擬人體模型上
●整合虛擬人體模型的運動狀態，包括關節限制
●可查看碰撞和接觸點的停止/滑動/支點
●實時更新CATIA瀏覽器里的內容
●可支持在CATIA里進行4個虛擬人同步操作

模擬動作捕捉和記錄
●實時記錄虛擬人體模型的姿勢和關節角度數據
●創建一個基于XML的姿勢數據文件，作為后續的回放和分析使用
?
二、利用真實動作捕捉數據約束操控CATIA里的虛擬人
IFC Human的基于約束求解器，以實時的人體動捕數據驅動CATIA V5?里無逆向關節運動的虛擬人，快速產生更加準確和真實的姿勢

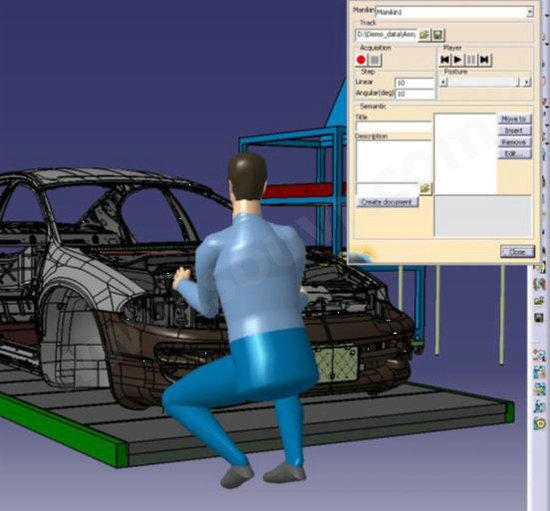

三、實時記錄運動軌跡
利用IFC Human，你可以記錄人體模型的姿勢在一個XML文件，并使用標準CATIA虛擬人功能來進行編輯和分析工作

四、支持虛擬現實系統
IFC Human可支持各種立體顯示系統，如頭戴式顯示器（HMD）或投影系統（Cadwall，CAVE?）的一種獨特的，實現完全身臨其境的體驗！隨著新的IPIS可撰寫腳本模塊，可以實現在虛擬環境里整個模擬節目的程序

?

IFC Human中文DM下載
