::產品概述::
XunWei 8系列HDMI矩陣
8路HDMI矩陣
訊維8系列HDMI 矩陣最大可連接8個不同的HDMI 信號輸入源, 8個不同的HDMI 接收顯示設備。用戶可以同一時間使用8個接收顯示設備選擇任意一個不同的信號輸入源，8個顯示設備可選擇相同或不同的輸出信號。用戶可以通過遙控或者手動切換信號源?？深A先設置信號源輸入順序，智能選擇默認信號源智能跳過處于關機狀態的輸入端口。
1、通過拼接按鈕控制，可實現拼接功能；（可選配）；
2、實現自動增益技術, 帶有斷電現場保護功能；
3、自帶輪巡功能，可設置輪巡開關、輪巡時間與輪巡通道；
4、提供最多32個用戶自定義的輸出通道配置方案，并可對方案進行儲存與調用；
5、可以通過矩陣控制服務器IP地址對矩陣進行控制；
6、支持面板控制、遙控控制、串口多種控制方式；
7、面板、遙控器鎖定功能；
8、恢復設備出廠設置；
9、前面板LCD狀態顯示；
10、LCD屏幕保護功能；
11、蜂鳴器開關設置；
12、安裝快捷，操作簡單。
產品介紹
HDMI高清矩陣可連接多個不同的HDMI信號輸入源及顯示設備。用戶可以在同一時間讓顯示設備顯示任意一個不同的信號輸入源，顯示設備可選擇相同或不同的輸出信號。用戶可以通過遙控或者手動切換信號源，也可預先設置信號源輸入順序，讓信號自動輸出。
產品優勢
HDMI高清矩陣實現自動增益技術, 帶有斷電現場保護功能；同時自帶輪巡功能，可設置輪巡開關、輪巡時間與輪巡通道，可提供最多32個用戶自定義的輸出通道配置方案，并可對方案進行儲存與調用。通過軟件能夠實現圖像拼接功能（選配），具有手動、遙控、軟件等多種控制方式。
高清視聽體驗
數字音視頻同時傳輸，處理芯片核心速率可達2.25GBits，輸出分辨率可達1080P，為您帶來震撼的數字視聽體驗。
自動輪循功能
自帶輪巡功能，可根據用戶需求進行輪循切換 ，用戶可設置輪巡開關、輪巡時間與輪巡通道等參數，滿足您的各種顯示需求。
預案保存調用
提供最多32個用戶自定義的輸出通道配置方案，并可隨時對方案進行儲存與調用，一鍵切換到您所保存的顯示狀態。
斷電現場保護
自帶緩存功能，自動儲存斷電前的顯示狀態，開機時自動切換到斷電前的顯示狀態，保證數據不丟失。

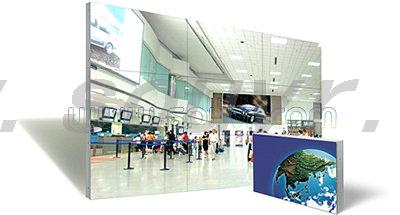

圖像拼接（選配）
可嵌入拼接屏協議，輸出圖像可進行拼接顯示，實現矩陣和拼接兩大功能二合一，方便用戶操作與維護。
多種管理方式
提供面板管理、遙控器管理、計算機軟件管理（串口）等多種管理方式。
產品型號
| 型號 | 規格 |
| XW-HD0802 | 輸入：8路， 輸出：2路 ，機箱：2U |
| XW-HD0804 | 輸入：8路， 輸出：4路 ，機箱：2U |
| XW-HD0808 | 輸入：8路， 輸出：8路 ，機箱：2U |
應用于廣播電視工程，多媒體會議廳，大屏幕顯示工程，電視教學，指揮控制中心等場合。
::技術特征::
::產品規格::
| 技術參數 | |
| 帶寬(速率)： | 2.25GBits |
| 亮色度干擾： | -55dB@5Mhz |
| 微分相位： | 0.05o(RL=150Ω) |
| 微分增益： | 0.05%(RL=150Ω) |
| 最大傳播延時： | 5ns(±1) |
| 切換速度： | ≤180ns |
| 信號接口 | |
| 信號類型： | HDTV 高清信號 |
| 接口： | HDMI (A型19針母頭) |
| 最小電平： | 0.5Vp-p |
| 最大電平： | 1.0Vp-p |
| 阻抗： | 75Ω |
| 回波損耗： |
-30db@5MHz |
| 控制類型 | |
| 控制方式： | 面板、遙控、軟件 |
| 面板按鍵： | 觸點 |
| 控制接口： | RS-232(DB9) |
| 波特率與協議波特率： | 9600 |
| 數據位： | 8位 |
| 停止位： | 1位，無奇偶校驗位 |
| 串行控制口結構： | 2=TX，3=RX，5=GND |
| 產品規格 | |
| 電 源： | 100VAC ~ 240VAC, 50/60 Hz |
| 存儲環境溫度： | -20°C ~ +60°C |
| 工作溫度： | 0℃-50℃ |
| 相對環境濕度： | 5%~ 75% |
| 產品尺寸： | 2U |
