::產品概述::

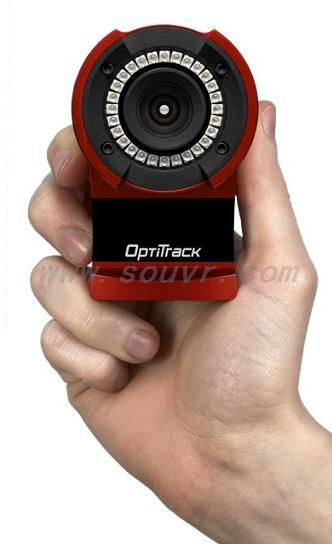

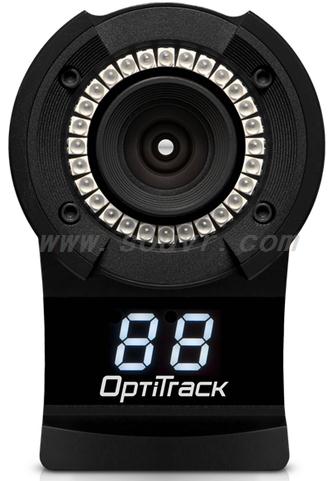

OptiTrack Flex 13動作捕捉攝像頭

Flex 13擁有130萬像素驚人的分辨率，120 FPS的采樣率，以及56°的極大視域，為一款高效而經濟實惠的動作捕捉產品。現如今AAA級和獨立工作室可以用實惠的價格享受到高度精準的專業采集系統。

超流暢的數據

Flex 13高達130萬像素的成像提供4倍于Flex 3的分辨率。結合OptiTrack專有的實時處理算法，可以小于0.5毫米的誤差進行運動跟蹤，適合嚴苛的跟蹤應用，如多演員捕獲和復雜的運動跟蹤。

提高您的捕捉范圍

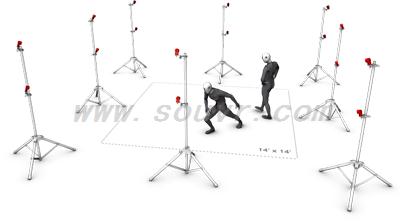

我們竭力滿足您所要求的超大捕捉范圍。在一個標準的20'×20'配置下使用默認的56°鏡頭時，相機可以達到超大的主動捕捉區域，即使在中等跟蹤環境中也能獲得廣泛的動作捕捉范圍。

圖像處理

Flex 13可輸出經過遇襲案處理的圖像類型至電腦，從而獲得有效成像和系統比例。圖像處理類型包括：

? 對象模式?- 采用超精確的灰度處理方法，執行標記點位置、大小和圓滑度的相機檢測。最小化地占用CPU且具有優質的精度。

? 精準灰度模式?- 與對象處理類似，但發送灰度標記點信息至電腦。提供超詳細的標記信息，但比對象處理消耗CPU資源較多。

? 分段模式?- 如同精準灰度模式，分段模式分割相機和CPU之間的處理，提供CPU效率指標檢測的簡化標記信息。提供精度和處理負荷之間的平衡。

? MJPEG?-壓縮灰度 - 全分辨率灰度視頻，壓縮相機拍攝用于高度可擴展的參考視頻功能。

? 原始灰度模式?- 全分辨率，未壓縮灰度

MJPEG壓縮

獨特的OptiTrack攝像頭，動作捕捉虛擬攝像機的新MJPEG壓縮只消耗十分之一未壓縮視頻的帶寬，同時還能實現實時灰度視頻的全幀速率和全分辨率（高達1280 × 1024 @ 120 FPS）。緊湊高品質灰度視頻與多臺攝像機可實現影像預覽，同時操作設置和校準時可用于攝像機瞄準和聚焦。

灰度視頻接口

訪問原始文件和MJPEG壓縮灰度視頻可將任意Flex 13轉換為高速場景攝像機。能夠簡化攝像機導航并進行校準，優化骨骼功能配置，提供現場采集反饋，并利用多種灰度視頻選項改善后期捕捉數據的清理。

校準現場

由于Flex 13虛擬攝像機可在灰度模式下使用，所以任何場景的攝像都可以在校準后轉回至場景攝像機，從而得到現場視頻追蹤的確切位置和方向。

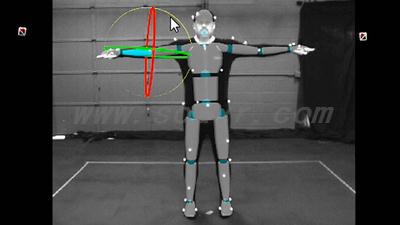

提高骨架定義

一旦場景內的追蹤器在場地內進行校準，就可以直觀地在更高級別精度下預覽可能存在的瑕疵。簡單地將校準的現場視頻與重疊標記點對比，用以確認演員各部分肢體骨骼與對應的標記點對齊。

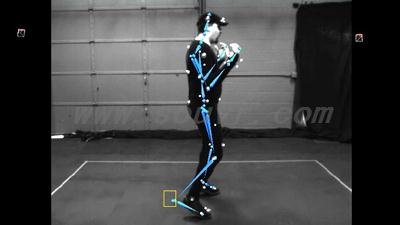

實時跟蹤反饋

監視演員和骨骼之間的關系，以確保精準追蹤或快速診斷突然動作。灰度場景觀測功能在面部動作捕捉過程中尤其有效，可預覽高品質成果反饋和演示。

3D疊加

記錄MJPEG灰度模式中達到120幀每秒的影片—是正常的電影播放速度的5倍。調整記錄可以進行場景視頻和追蹤數據相關的一幀接一幀的基礎上的精確分析或后期清理。

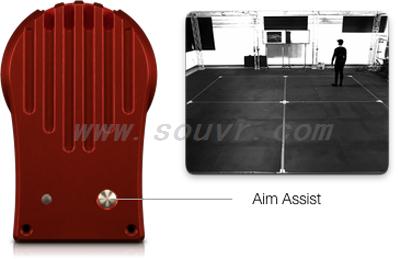

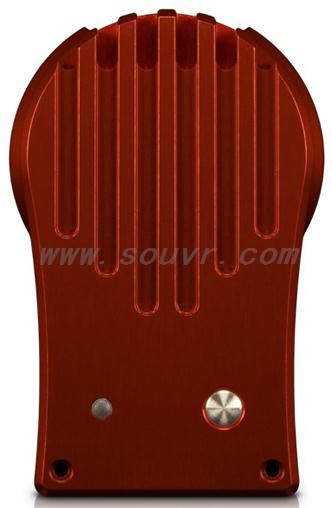

輔助瞄準 - 單用戶設置和相機對準

利用相機輔助瞄準技術，用戶可有效設置并瞄準整個Flex 13攝像機系統。只需輕觸按鈕，便可將攝像機視圖全屏呈現、進行灰度圖像設置、增加輔助照明曝光和提高圖像清晰度。這些設置能夠讓用戶輕松查看圖像，從而不再需要將參考標記點放置在捕獲面上。能夠方便且精確地對每個攝像機瞄準，甚至無需開啟軟件界面。一旦相機對準，只需按下按鈕便可進行下一步操作。

過濾切換技術

自定義您的Flex13鏡頭過濾器用于標準紅外動作捕捉或可見光譜參考視頻，光過濾完全適合您的環境和捕捉應用。提供過濾器切換附件在兩個過濾選項之間快速轉換。

M12鏡頭可互換

Flex 13可優化，帶有可互換式M12鏡頭，可用于各種應用程序與定制設計中。有5.5毫米和8毫米EFL鏡頭可選，可根據需求選擇適用于您的攝像機。這兩個鏡頭都配備有特殊的彈簧輔助對焦，失真率低，而且快速F# 1.6光圈可增加追蹤距離。典型的應用有：在捕捉跟蹤應用中使用5.5毫米鏡頭，在較大空間和要求像素密度時使用8毫米鏡頭。

低調的紅外光

Flex 13攝像機會發出肉眼無法看到的850nm的紅外光，由追蹤系統捕捉操縱會生成的明亮的可見光譜，而Flex 13光線柔和且不易察覺，避免了視覺疲勞和引起不必要的注意。

OptiSync

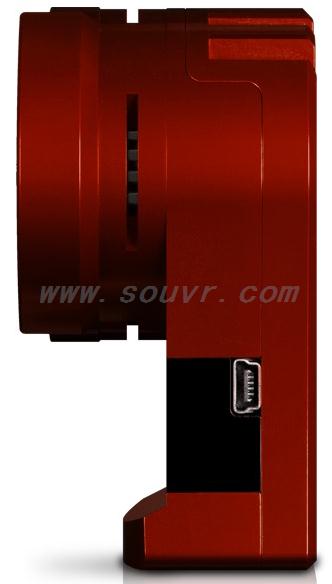

OptiSync是OptiTrack自定義同步系統裝置，可通過USB電纜發送和接收同步信號。布線減少了一半，從而令設置變得更為快捷。

外部同步輸入/輸出

將Flex 13攝像機與大規模追蹤和帶外部輸入或輸出1的分析生態系統集成。利用幀觸發或自由運行觸發外部控制軟件和硬件組件，如測力板和快門眼鏡。您如果需要同步鎖相和SMPTE功能，請參閱S250e相機和eSYNC。

OEM集成

Flex 13鏡頭可自由集成至OEM跟蹤或計算機視覺應用當中相機SDK

相機SDK

相機SDK是一個免費的開發包，用戶能夠控制和捕捉NaturalPoint攝像頭，以創建自定義的跟蹤和視覺應用。該SDK包括完整的相機控制，訪問2D對象數據，攝像頭同步和全面的矢量跟蹤工具 – 提供一系列完整的分類工具，以從頭創建經濟高效，功能強大的應用或與現有的軟件進行集成。

除了許多停產機型外，支持目前所有的OptiTrack，TrackIR和SmartNav鏡頭型號。還支持該OptiHub和硬件密鑰的同步和許可開發。僅當與OptiTrack硬件使用時提供對相機SDK的支持。

簡單的C++整合

一個用于開發的C++ 接口代替了以前的OptiTrack SDK的COM接口，更便于各種軟件語言和框架的集成。

攝像機控制

廣泛訪問相機功能，方法，回調硬件密鑰并完全控制視覺系統的特性，包括：
? 視頻模式（對象，分段，精度，原始灰度，MJPEG）
? 幀率w/幀抽取控制
? 曝光w/自動曝光控制
? 自動增益控制
? 硬件屏蔽
?圖像大小窗口
?閾值
?照明
? 過濾器切換器
?高功率模式（僅為Flex 13和V100:R2/Flex 3）
?狀態LED控制

對象數據

相機視圖中高達512個對象的2D對象數據可提取用于跟蹤和過濾的目的。提供的信息包括：
? 位置（加權X，Y坐標）
? 區域
? 寬/高
? 圓度
? 能夠消除鏡頭畸變的影響

6自由度跟蹤矢量

相機SDK包括TrackClip and TrackClip PRO的基本矢量跟蹤，提供6自由度輸出。Vector是由NaturalPoint開發的6自由度跟蹤專有技術，使用三個標記和一個鏡頭。

多攝像機同步

多臺攝像機可實現同步，使快門和暴露幀同時啟動。與從單個鏡頭抓取圖像幀不同，可以創建組抓取同步幀，并確認組內鏡頭正確同步。

源代碼示例應用

提供源代碼和示例應用程序文檔以證明優秀實例，并提供使用SDK的起始點。示例應用程序包括：
? 鏡頭列表
? 幀同步
? 影像處理
? MJPEG編碼器
? 分段模式
? 矢量跟蹤

::產品規格::

::應用范圍::

適用于中高端影視、動漫、廣告、游戲動捕制作、科研教學等領域。

::技術特征::

? 可以小于0.5毫米的誤差進行運動跟蹤，適合嚴苛的跟蹤應用
? 相機可以達到超大的主動捕捉區域
? 可輸出經過遇襲案處理的圖像類型至電腦，從而獲得有效成像和系統比例
? 緊湊高品質灰度視頻與多臺攝像機可實現影像預覽，同時操作設置和校準時可用于攝像機瞄準和聚焦
? 外部同步輸入/輸出
? Flex 13鏡頭可自由集成至OEM跟蹤或計算機視覺應用當中相機SDK
