::產品概述::
TechViz是一套工業仿真開發上的完整協作工具和虛擬可視化解決方案，使客戶在原有熟悉的開發方式下，加速產品開發和整個項目的規劃周期，節約相關成本，提高技術含量。TechViz支持底層為OPENGL的所有三維軟件，不影響任何開發環境，而無需軟件編程開發或數據轉換，而能以集群式運算的方式協助原軟件操作，甚至融合多種軟件的顯示畫面，并進行立體顯示、多通道顯示等；于建筑、能源、航空、工業、汽車研發等領域獲得客戶廣泛認同。
◆ 產品特點
? 多通道海量運算平臺
可構建無限制分辨率的多通道顯示系統，對投影圖像進行軟件邊緣融合處理，通過計算機集群技術，均衡動態負載的平衡，加速海量數據的顯示渲染速度，輕松創建沉浸式立體顯示。
? 人機工程驗證
可直接應用多種動作捕捉，包括光學捕捉系統，導航系統，頭戴式顯示器等，并實時進行移動、裝配、干涉分析。
? 強大兼容特性
無縫支持多達200種各行業的應用程序，以及所有基于OpenGL渲染技術的軟件。
? 融合軟件畫面分析比較
針對所支持的多種開發軟件能夠進行畫面融合，無需任何模型數據轉化，有效消彌不同開發軟件的落差，成功保有原始數據來進行比較與修正。
?

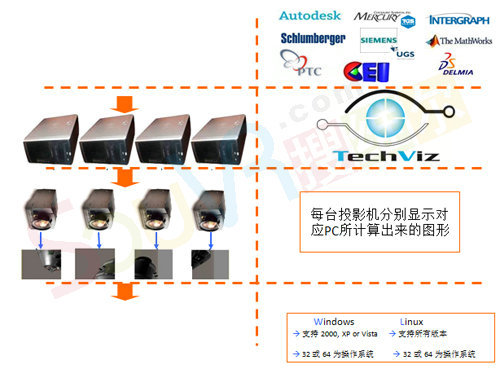

TechViz多通道軟件系統架構
沉浸式仿真系統TechViz軟件配置清單：
產品名稱 | 功能模塊 | 備注 |
TechViz | XL | 基礎模塊 |
Navigation | 導航模塊 | |
Tracking | 追蹤模塊 | |
DMU1 | 數字樣機評審模塊 | |
DMU2 | ||
Virtual Assembly | 虛擬裝配模塊 | |
Fusion | 融合模塊 | |
? | Video Recording | 視頻錄制模塊 |
功能模塊詳述：
TechViz XL Driver 多通道顯示基礎平臺
TechViz XL以高效的圖形圖像處理技術為基礎，可以直接將當前工作中使用的應用程序進行超高分辨率的可視化，而且支持多種VR顯示方案（包括頭戴式顯示器、單通道立體顯示系統、多通道立體顯示系統、電視墻、CAD WALL 、CAVE 、DOME … …），并可對顯示圖像進行軟件邊緣融合處理，輕松的創建1：1等比例顯示畫面。同時也可以為無立體功能的3D應用程序創建主動和被動立體畫面。
TechViz XL可直接或者通過VRPN接入各種VR硬件設備，結合導航功能（Navigation Option）和跟蹤功能（Tracking Option），可以進行視角導航、位置跟蹤、設備定位等交互式操作。
Navigation Option 基本導航模塊
在基本導航功能模塊下，用戶可以在顯示系統中使用三維鼠標、游戲手柄或飛行搖桿等操控設備對系統視角或產品模型進行自由導航，還可以將應用程序的功能命令與設備進行關聯，進行軟件功能操作和產品模型操控。
Tracking Option 高級跟蹤模塊
在高級跟蹤功能模塊下，用戶可以結合高級的運動跟蹤系統（如A.R.T.，Intersense，Vicon...）進行人體位置跟蹤或設備位置導航，可以為現有的3D應用程序創建沉浸式體驗，而且適用于多種顯示系統（被動立體顯示器，主動立體顯示器，投影幕，全息式工作臺，頭戴式顯示器，CAVE...)。
DMU 1 數字樣機模塊1:
DMU1允許用戶直接在模型上使用導航定位設備。它的功能包括書簽記錄，測量模型兩點間距，剖切面和縮放：書簽功能，用戶可以錄制了一套模型位置視圖，并在另一審查會議上應用討論。測量功能，用戶可以在模型上選擇兩個點，并測量這兩點間的距離。切面功能，用戶可以放置和移動剖切面，來觀察被切割模型內部的情況。縮放功能，用戶可以改變模型交互觀察的比例，從而得到更好的視角以及更詳細的信息。
DMU 2 數字樣機模塊2:
DMU2為高級用戶增添了互動屏幕快照，隱藏和顯示零部件，在模型上放置粘性注釋：快照功能，用戶可以對當前模型視圖進行模型截圖，并保存為圖像文件（ JPG格式， png格式，gif格式...)。隱藏和顯示零部件功能，用戶可以選擇交互一些地區的示范和隱藏他們有更深入的了解的重要組成部分的模型。注釋功能，用戶可以將交互式的注釋放置在模型上來指出具體的問題，便于在討論期間進行審查。
Virtual Assembly虛擬裝配功能：
可以對模型的某個零部件進行交互式移動，瀏覽拆裝過程中的碰撞情況并且對路徑進行記錄，可為再次裝配做進一步的研究。可以對用戶進行裝配、拆卸、維修、技術支持和操作培訓的訓練。
Fusion應用程序融合功能：
可以實時的在同一畫面中融合顯示不同3D制圖軟件的多個3D場景。可以將CAD的本地數據、龐大模型以及腳本數據合成到一個模擬器之中進行審核。
Video Recording視頻錄制功能：
可以幫助用戶將所有的動作以及模型導航視圖以高清電影（AVI）的形式記錄下來。可以幫助用戶進行任務報告的審查，培訓或制作產品文檔。
TechViz支持200多種三維設計軟件
Applications certified with TechViz | |||
By vendor | |||
>Dassault SYSTEMES | >Autodesk | >AVEVA | >ESRI |
3DVia ComPoser Player | 3ds Max | PDMS | ARCGIS |
3DXML | Alias | Review | ARCGlobe |
Abaqus | AutoCAD | Tribon | ARCReader |
CATIA V5 | Image Studio | Marine | ARCScene |
CATIA V6 | Inventor | ? | ? |
Enovia DMU | Maya | >Intergraph | |
Delmia | MotionBuilder | Smart Plant | Google |
Seemage | Navisworks | Smart Plant Review | Google Sketchup |
SolidWorks | Opticore | ? | ? |
eDrawings Viewer | Revit ARChitecture | >Ansys | ? |
Virtools | Showcase | CFD Viewer | ? |
Virtools 3D XE Office Player | Modflow Communicator | CFD Post Standalone | >Landmark |
Icem Viewer | Modflow Synergy | CFX | Geoprobe |
Icem Surf | Design Review | CFX Pre Standalone | SeisWorks |
| ? | ? | Fluent | StratWorks |
>Siemens PLM | >PTC | Workbench Mechanical | OpenVision |
JT2GO | CoCreate | ? | AssetView |
SolidEdge | Product View Lite | >CEI | ? |
NX | Product View Express | Ensight | >Schlumberger |
Jack | Pro/Engineer | EnLiten | Gigaviz |
Tecnomatix emplant | DiVision 2000i2 | ? | Petrel |
Tecnomatix empower | Creo Elements View | >AGI | Eclipse |
TeamCenter (VisMockup) | Creo Elements Pro | AGI STK | ? |
RobCAD | Creo Parametrics | AGI STK Viewer | >Paradigm |
| ? | ? | ? | VoxeLGeo |
>Right Hemisphere | >Adobe | >RTT | 3D Canvas |
Deep View | Acrobat Reader | RTT DeltaGen | GoCAD |
Deep Exploration | Adobe 3D Reviewer | RTT DeltaView | GeoDepth |
By application field | ? | ||
>CAD | >VR/ | >CAE/CAM | >3D Toolkits |
Lumiscaphe Patchwork | EON Studio | RecurDyn | OGRE |
Rhino 3D | BSContact | MSC Adams | XJ3D |
MAXXON | Presagis Vega Prime | FieldView | SGI OpenGL Performer |
AC3D | Disti GL | KineoCam Path Planner | VSG OpenInventor |
Blender | Walkinside | GNS Animator | OpenSceneGraph |
3DNature | Dolphinity Racer | Corys TESS | VTK |
RapidForm Polyworks | Scanner | LMS Virtual.lab | CERV Arevi |
Bentley Microstation 8.1 | Vertice | Powerviz | Coin3D |
Nupas Cadmatic | Unity | C-Motion Visual 3D Basic | Java3D |
Sener Foran | Cosmo Player | vcollab | ? |
Lattice | WorldViz | Visit | >Entert- |
IFC Viewer | ? | LS-Dyna | Far Cry |
MADymo | >Scientific | ? | Doom 3 |
Octaga | Paraview | >Construction | Quake 4 |
Kompas 3D | MeVisLab | ARChicad | Second Life |
Perspectix Px5 | Celestia | CET Furniture Design | ? |
VAPP | MineSet | EliteCAD | >Office |
Nsided Argile | Avizo | Nemetchek | Internet |
Synchro | VisIT | Tekla BIMsight | Firefox |
| ? | Cloud Compare | Ikea Home Planner | Microsoft |
>Oil&Gas | Fledermaus | ? | Mplayer |
Roxar RMS | Matlab | >Molecular | VLC (Videolan) |
Roxar Tempest | AVS | VMD | Stereoscopic Player |
Tecplot RS | ? | PyMol | OpenOffice |
SIM Reservoir | >Medical | Med-sumo | ? |
SMT VuPak | Brain Explorer | Material Studio | >Ergonomy |
Geovel | Bone Labs | Cambridge Chem3D | RAMSIS |
OpenDtect | Amira | Schrodinger Maestro | HAPTION IFC |
