世界原油供應緊張，節能減排呼聲嘹亮……各國都在加速開發與推廣新能源汽車。中國出臺《汽車產業振興規劃》，新能源成為調整和發展兩大綱要四大方面之重點之一。大量數據顯示，汽車零部件的核心技術領域掌握在外資企業手中，中國汽車零部件產業雖然熱火朝天但也面臨成本增加和外部競爭而缺乏核心競爭力。新能源汽車技術是炙手可熱的話題，但研發和普及過程中，如何去技術開發？本文中用圖示法來講解汽車逆向設計之一：高效創建部件的曲面。

在7月23日FARO網頁產品應用《變形金剛，潮流我創》一文中我們?cè)敿?xì)地介紹了如何用FARO激光掃描測量臂的進行汽車逆向設計，本文我們將繼續和讀者分享當下逆向工程最完美的解決案的實現步驟，即獲得高精度的點云后，如何在此基礎上高效創建部件的NURBS曲面，大大提高了客戶的逆向流程效率，減少了汽車零部件開發時間。

用FARO ScanArm直接在PolyWorks/逆向模塊™中掃描，從掃描的高密度點云創建精確平滑的三角化模型和NURBS曲面。作為世界汽車設計工作室的首選, PolyWorks/逆向模塊™是唯一一個在創建A級三角化模型方面證明了其能力的軟件解決方案，如應用在3軸和5軸磨銑，空氣動力學模擬及數字再顯。 PolyWorks/逆向模塊™也提供了一個強大的快速鋪面方法，高效創建部件的NURBS曲面。

通過PolyWorks得到的高質量三角化模型可以用來快速由部件表面創建NURBS曲面，最終導出成ＣＡＤ通用格式（step,iges）。PolyWorks全新的自動NURBS面片生成可在創建特征線同時實時生成面片，便于及時編輯曲線獲得合理的NURBS面片分布。面片的精度和曲面質量可由用戶靈活控制。

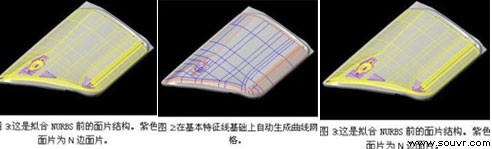

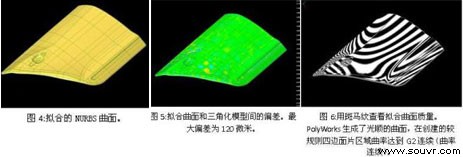

使用FARO激光掃描測量臂后，用Polywork的流程如圖示。
