客戶：
英國皇家海軍科林伍德訓練學校

產品：
Christie Matrix 3000投影機

合作伙伴：
Reflex Ltd

評價：
“新系統出色的能力使我們能夠達到訓練目標，并且，我們還有非常可觀的訓練潛力可以挖掘”—DAVID Goddard。

介紹
2002年9月，伴侶號艦橋模擬器被安裝在了費勒姆英國皇家海軍科林伍德訓練學校的海軍作戰學院（MWS），該系統由Computer Sciences Corporation（CSC）建造，采用了LCD投影設備。

然而，科林伍德訓練學校發現，這項技術會出現液晶損耗，導致投影圖像效果降低。

伴侶號模擬器（以1949年參與長江事件的四艘軍艦中的一艘命名）每天運行15個小時，每周5天，這樣長時間的運行導致屏幕上的主色出現大塊的斑點，或是圖像的一種主色變淡，尤其是在夜間訓練時。 因?yàn)檫@一問題是由于長時間的使用導致的，所以必須采取能夠有效解決現有問題的長期解決方案。

2004年10月，皇家海軍與CSC公司合作，研究了所有可行的選擇，最終確定新的DLP投影技術更勝一籌。 巧合的是，CSC此時也與Christie在美國開展合作，提供用于未來模擬投影機的可視化系統。

在英國，皇家海軍與英國國防部國防通信服務局批準的承包商Reflex Ltd簽署協議，推薦了一系列解決方案，并自行提出解決方案。 該公司建議采用Christie Matrix 3000 DLP投影機，由于Christie已經非常熟悉CSC系統，因此這一選擇不但合理，而且風險較低。 一旦CSC更改圖像數據庫，所生成圖像的分辨率增加，那么這款投影機也有能力投影出較高（SXGA+）分辨率的圖像。

技術

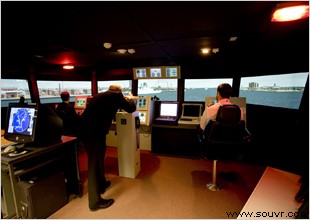

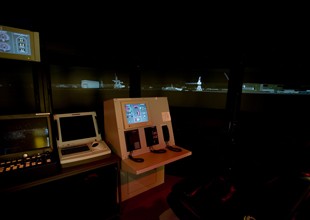

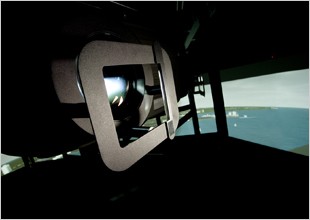

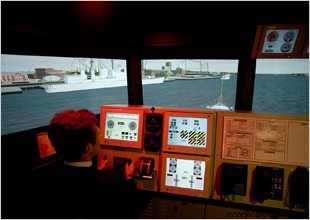

Christie Matrix 3000投影機被用于將模擬器生成的視覺通道投影到屏幕上，同時，Christie設備能夠辨識現有CSC系統和相應接口的重要單元。 可配置的模擬系統包含兩個相同的全任務艦橋、四個雷達導航室以及一個中央控制室。 兩個艦橋有著270度水平視野，每個艦橋上都有9個視覺通道（每個通道包含大約36度視野，相鄰?fù)ǖ揽芍丿B）。

Matrix 3000之所以受到推薦，是因?yàn)樗鼘槟M環境而設計，擁有較為簡便的校準和邊緣融合系統。 每個視覺通道采用一臺投影機，每個艦橋上的設備和配置均完全相同。 系統由CSC的VSHIP程序控制。

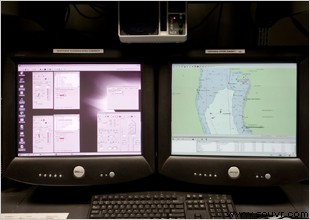

“CSC系統以64臺PC計算機為基礎，每臺計算機都在整個網絡體系中發揮著特定的功能，”導航系統軍官DAVID Goddard少校說。 “在安裝時，我才發現這是他們建造的最為復雜的系統，具有多個艦橋和雷達導航室。 他們以前曾為單個艦橋配置PC計算機，而在我們的系統中，他們只需要簡單地?cái)U(kuò)大系統的規模即可。

“系統具有極高的靈活性，一旦一臺PC計算機發生故障，更換也非常簡單，而且這只會影響一個艦橋或一個雷達室，而不會影響到整個系統。”

因此，這套系統乃是皇家海軍現有最為先進的艦橋模擬器。

艦隊
英國皇家海軍科林伍德訓練學校擁有19個艦船模型可用作“本船”（由學員們在艦橋上或在雷達室內駕駛的艦船），可在9個地理區域行駛。 科林伍德訓練學校可利用19個本船模型，能夠執行皇家海軍任何水平的項目，并且包含從反水雷艦到航空母艦的各種尺寸，并包含浮出水面的潛水艇和各種附屬船只（運油船、補給艦和支援船），全部由平民駕駛的皇家海軍后勤輔助艦隊組成。

“艦船模型非常不錯，”DAVID Goddard說，“讓學員們能夠像在海上一樣駕駛‘船只’。”

環境特點—如浪高和潮流—也包含在模擬項目中，通過正確的模擬來再現特定時間下可能經歷的真實情況。 能見度、海面狀況和風力也進行了模擬，可根據訓練控制器的設置而更改。

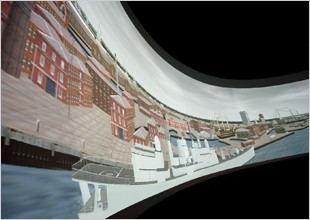

另外還有海床深度和導航所需的其它所有重要特征。 數據庫大約在4年前建立，將由CSC在近期更新（加入真實世界中的全新變化，如樸次茅斯的Spinnaker Tower）。

除19個具有極高真實度的本船模型外，科林伍德訓練學校還擁有一系列其它船只和飛機，可加入背景船只和飛機場景中，給訓練帶來更高的真實度。 “雖然我們不可能擁有海上可能遇到的所有船只和飛機，但現有的足以滿足我們的需求。”

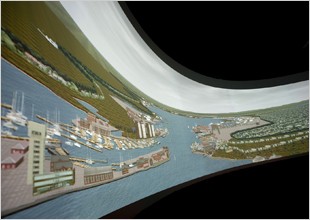

地理數據庫包括樸茨茅斯和索倫特海峽、Devonport、克萊德河（三大海軍基地）以及供海岸通行的整個英吉利海峽、法爾茅斯港、普爾和波特蘭以及海峽群島、多佛海峽和公海。

運行
模擬器包含兩個主要類型的訓練項目，其中約65%用于海軍作戰學院導航訓練單元的課程。 這些課程既包括為負責艦橋警戒的初級學員而設計的相對簡單的訓練，也包括適合高級學員的復雜的多船編隊訓練。 即將到艦船上赴任的指揮官們也可以在登艦前先在這里練習如何操作船只，在首次真實入港或離港前獲得充分的自信和經驗。

第二種訓練項目主要針對各艦船的艦橋團隊，他們需要接受繼續培訓，以確保他們的程序和技能達到艦隊標準。 艦船指揮人員根據他們的操作程序，通常每年來此受訓兩天或更長時間。

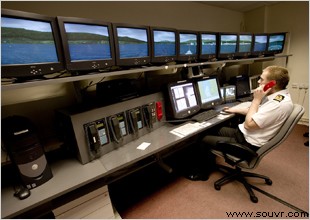

模擬器共有三個主要的工作小組為訓練提供支持。 四名控制人員負責操作系統，控制訓練過程，分為兩組輪流值班，每班兩人。 此外，還有三名維護人員負責保持系統和投影機的良好工作狀態，以滿足訓練進度要求。

指導員和評估人員負責在教室培訓學員，并監督和評估他們的模擬器訓練課程。 這些軍官的經驗較為豐富，并有資格駕駛皇家海軍最大型的艦船，其中有很多以前曾指揮過船只。

今天，科林伍德訓練學校充分發揮了90%以上的能力，年培訓學員超過1000人（另外還接待來自智利、沙特阿拉伯和羅馬尼亞的海軍，這也是由皇家海軍提供和管理的訓練課程的一部分）。

“新系統出色的能力使我們能夠達到訓練目標，并且，我們還有非常可觀的訓練潛力可以挖掘，”DAVID Goddard說。
