::產品概述::

3D Systems Geomagic Control X 三維檢測軟件

速度提高7倍

使用ControlX對零件進行3D掃描和檢測的速度比使用三坐標測量?jī)x快7倍

成本降低80%

ControlX客戶在時間和人力上降低檢測成本將近80%

給您全方位的質量保障

借助可輕松捕獲和解釋掃描數據的軟件，為更多地方的更多人提供基于3D掃描的檢測功能

獲得超越合格/不合格的更深入見解

3D掃描儀采集的信息遠遠多于手動工具或CMM。ControlX允許您利用這些豐富的數據來了解零件是在公差范圍之內還是之外。

優化制造流程

通過在ControlX中將掃描部件與CAD模型或原版零件進行比較獲得的見解，相關人員可以比以往更快地識別和解決問題。

為何選擇Geomagic ControlX?

易學易用

沒有時間成為檢測軟件領域的專家?ControlX很適合您。只需要很少甚至不需要培訓，即可開始工作，獲取檢測結果。

快速使用

ControlX非常靈活——它會適應您的工作方式，而不是讓您適應它的工作方式。此外，基于CAD內核建構的掃描原生算法可以快速、輕松地處理大量數據集。

您所需要的一切

ControlX提供專業級檢測所需要的一切。您無需為CAD導接口、掃描網格處理工具或葉片分析功能支付額外費用。

專為配合3D掃描儀使用打造

使用完全為3D掃描儀配合使用而設計的軟件，充分利用3D掃描儀。ControlX適用于各種三維掃描儀，因此您可以添加更多設備并使用通用的軟件界面。

專業檢測功能

自信地使用任何三維掃描儀

Control X專為處理來自任何三維掃描儀的數據而構建。我們?yōu)樵S多常見的系統構建了直攘攘口。您也為未來做好準備一－隨時添加任何三維掃描儀，而無需學習其他軟件。

檢測表面的損壞或磨損

ControlX可以自動插入掃描對象的理想形狀，并測量偏差， 甚至量化很小的表面缺陷。

為每個人提供清晰的交互式3D報告

使用模板可以創建您想要的報告樣式。 如果您以后決定更改或添加內容，也不必?fù)?dān)心，報告會自動更新。通過趨勢分析可以監控－段時間內的變化。使用 3DPDF共享報告，無需特殊軟件，每個人即可以在PC、Mac或手機上查看。

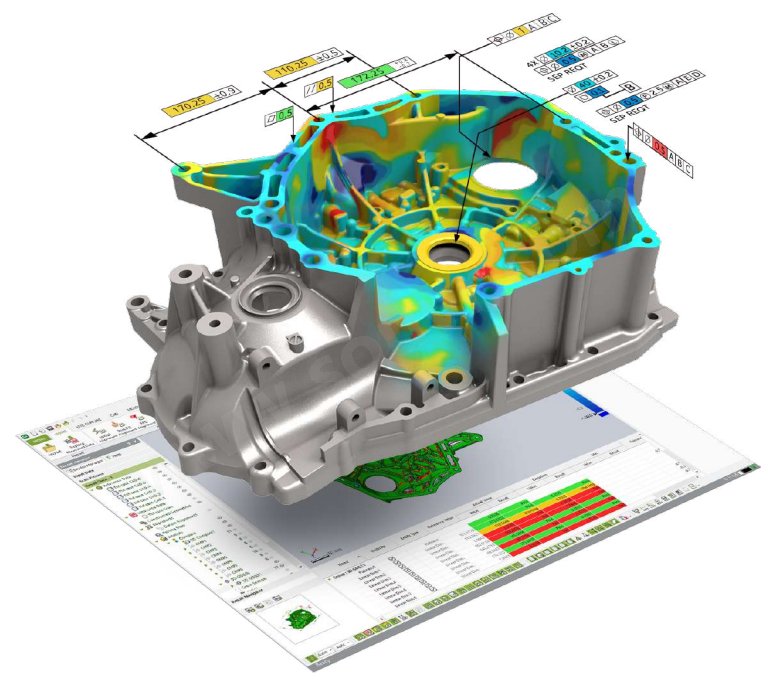

將掃描件與CAD進行比較

精美、直觀的偏差彩圖向您展示了公差內和超出公差的部分以及超出范圍。

Control X支持多種比較方法，包括3D、2D橫截面、邊界、曲線、輪廓、虛擬邊緣偏差等。您還可以獲得所有主流CAD系統的PMI原生接口：

將歸描件與原版零件進行比較

您可以掃描一個原版零件并將其用作標稱模型以進行比較。ControlX就像對待CAD模型一樣對待掃描的標稱模型，因?yàn)樗鼤?huì)自動為每次掃描添加特征信息（例如，它知道平面是平面）。

自動完成整個流程

檢測項目的每個方面都記錄在Control X的模型管理器中。只需單擊幾下，即可檢查其他部件，甚至根本無需單擊，這得益于附帶的批處理應用，該應用可在多臺PC上并行運行。

按您想要的方式進行對齊

Control X簡化了對齊技術，涵蓋每個檢測場景：

• 基于特征自動對齊
• 使用約束選項進行絕佳擬合對齊
• RPS、基準和3-2-1對齊
• 自適應和歸位對齊

迭代、探索以了解操作方法

您可以隨時更改檢測過程的任何部分。嘗試不同的對齊方式、不同的測量方式等任何方面一Control X將重新計算整個檢測項目，并立即顯示更新的結果。

即時測量尺寸

由于Control X可自動識別標稱模型中的特征（無論它們是CAD模型還是原版零件的掃描件），因此測量2D或3D中的尺寸非常快捷、簡單。

將三維掃描與硬測相結合

在一個集成的軟件界面中充分利用這兩項功能——非接觸式掃描和接觸式探測。使用LiveInspect通過圖形和音頻指導執行逐步檢測或預計劃?rùn)z測。

2D和3D GD&T

借助廣泛的幾何尺寸和公差工具，您可以根據ASME.Y14.5M標準分析要素大小、形狀、方向和位置。Control X可測量：

• 長度、角度、半徑、橢圓尺寸、孔深、沉孔直徑、埋頭孔直徑和厚度。
• 直線度、平面度、圓度、圓柱度、平行度、垂直度、角度、位置度、同軸度、對稱度、線輪廓度、面輪廓度、跳動度和全跳動度。

葉片分析

使用附帶的葉片分析工具控制渦輪機，整體葉盤、擋板、或葉片質量。Control X可自動測量以下項目：

• 翼型剖面
• 前緣和后緣位置及厚度
• 翼型中線
• 弦角和長度
• 2D扭曲分析

使用自動化腳本自定義工作流程

通過使用自動化重復檢查工作流程，大幅減少時間和成本。保留已學到的可重復工作流的專業知識，使流程更易于新手用戶訪問。

Geomagic Control X系列版本

Geomagic Control X是什么？

Geomaglc Control X是一款專業的計量軟件，可讓您捕獲和處理來自三維掃描儀和真他設備的數據，以測量、了解和交流檢測結果，從而確保各個位置的質量。 使用Control X，您組織的更多人可以：

• 更快地測量
• 更頻繁地測量
• 更全面地測量
• 隨時隨地測量

您可以用Geomagic Control X做什么？

專為可制造性設計

使用Control X檢查原型并解決可制造性問題，例如成型或鑄造后的變形。

不只是發現問題，還能解決問題

任何檢測軟件都可以向您展示零件不符合規格的地方。Control X與CAD和Geomagic Design X 緊密集成，因此您可以更新3D CAD模型以補償任何問題。

準確一致的評估損壞、變形或磨損

掃描甚至能夠發現意料之外的地方的磨損或變形。Control X的自動對齊和偏差分析工具可以輕松地定位和測量零件磨損。

零件出現故障之前做出預測

監控零件幾何形狀隨時間的變化， 以捕捉無法預見的問題并采取糾正措施。Control X包括趨勢分析和報告， 因此您可以預測零件或工具何時可能出現故障。

減少質量控制瓶頸

Control X非常直觀，您無需成為訓練有素或經驗豐富的計量師即可使用它。結合3D掃描的便攜性，組織中的更多人可以利用基于3D掃描的檢測。

識別并解決制造與裝配問題

掃描可提供零件的完整視圖。Control X為您提供各種工具和靈活性，以便了解零件可能存在的問題以及原因，并保持正常生產。

消除成本高昂的報廢和返工

使更多人能夠檢查供應商提供的零件， 以防止有缺陷的零件進入裝配環節。

解決棘手的測量問題

Control X具有滿足嚴苛質量管理要求的工具，因此您可以解決復雜的計量挑戰。超越簡單的對齊和顏色偏差圖。

改進質量文檔

對零件進行3D掃描可創建所有幾何體的完整數字記錄。您可以隨時執行其他測量任務，即使零件實際上尚未采集。亦或六個月后發現可能出現的間題時，只需調出掃描數據并檢查任何尺寸即可一一無需重新測量零件。

世界一流的三維掃描軟件平臺

3D Systems Geomagic利用先造技術釋放3D掃描的潛力，該技術可處理當今高端光學掃描儀生成的海量數據集。從基于掃描的設計和逆向工程到質量控制，Geomagic軟件是各種3D掃描系統的重要組成部紛。Control X是現代化的檢測軟件，它以20多年充分利用3D掃描數據的創新技術為基礎。
