風扇
對許多工業領域來說，三維模型都是根據真實產品制作的，或是從手繪平面草圖轉換而成。許多領域依然在沿用這種方法，包括逆向工程、產品設計、原型制作以及產品測試等。

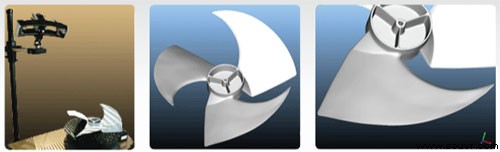

逆向工程的一般工作流程是：先用掃描儀獲取整個物體的三維多邊形數據，然后在逆向工程軟件中根據三維數據制作出平面，最后完成產品設計。因此，三維數據采集是后續工作的基礎，決定了整個工作流程的質量和速度。舉例說明：如果三維掃描儀的性能較差，生成的表面精度不僅會很低，制作速度也會慢很多。而且，對于細小的孔洞、尖銳的邊緣或復雜圖案等等，如果三維掃描儀無法掃描到這些區域，那么以后在軟件中也不可能制作出精確的表面模型。

為了解決上述難題，solutionix推出了Rexcan第三代掃描儀。該產品增設了10度三角掃描模式，適合對物體上的細小孔洞進行掃描。此外，該產品采用超高分辨率攝像頭，掃描過程快捷、簡單，對細小孔洞、尖銳邊緣、復雜幾何圖形都可以全面掃描，毫無遺漏。

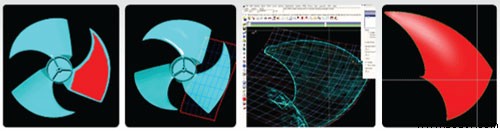

逆向工程方法
1．把STL格式的三維三角網格加載到逆向工程軟件中。
2．通過自定義表面和軸坐標來調整參照軸。
3．選擇一個扇葉創建表面。
4．提取輪廓，切割出表面形狀。
5．用相同方法制作出扇葉的另一面和軸承。
6．在三維掃描數據中提取Fillet值和曲線數據。
7．將步驟1創建的參照軸旋轉120度，復制，然后組合，生成一個單獨的3D模型。

三維掃描數據的使用
此流程僅用于對某些環節的實物進行掃描，流程中所獲得的3D掃描數據不能用于計算機輔助制造和產品部件性能分析。
