設想一下，世界杯決賽現場有七萬觀眾，如何安排座位？Nü SSLI公司給出了滿意的解決方案。

Nü SSLI是一家國際知名的臨時建筑提供商，專門為大型展會、交易會、賽事提供創新產品和服務。他們采用Rapidform® XOR™軟件創造出了高科技“跳座”，極大地提高了場館的容納人數和觀眾的舒適度。

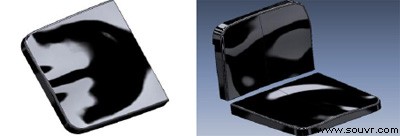

Nü SSLI請Sigma3D有限公司對雕刻木椅樣品進行數據記錄，并制作成參數化CAD模型。這樣做的目的是對座椅樣品進行精確分析，提高座椅的舒適度，降低制作難度。當然，僅僅制作出計算機模型是不夠的，真正的成功標準是得到用戶的認可。所以，Nü SSLI邀請普通用戶來試坐樣椅，并根據用戶的反饋對座椅的CAD模型進行進一步檢查和修改。在這個項目的執行過程中，工作人員使用Rapidform XOR軟件把3D掃描圖直接轉換為參數模型，極大地提高了項目的執行速度。

高精度測量數據是完美座椅的保證
Rapidform XOR是新一代的（第三代）模型制作軟件，采用全新的模型制作方法，免去了抽取、外線刪除等步驟，更加簡單易學。軟件的工作流程和使用方法與一般的CAD軟件相似，包括大家熟悉的素描、旋轉、拉伸、俯視瀏覽等命令，可以在3D掃描數據的基礎上直接制作出參數化CAD模型。

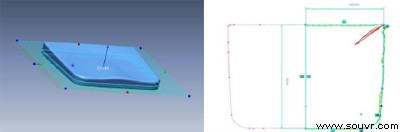

XOR軟件的一個主要功能是Redesign Assistant™，可以輕松提取特征及設計參數。軟件可以根據曲率變化把掃描圖自動劃分為不同區塊。如果某個掃描區塊（如：椅背）是放樣曲面，那么，軟件會自動將其重新創建為參數化模型結構。另外，軟件中的Accuracy Analyzer™（精度分析器）可以顯示出掃描數據以及創建的參數化結構的尺寸差異，確保了在重新設計時模型在允許的公差范圍內。

Sigma3D公司高級項目經理尼坷萊•泊寇斯基表示：“在這個項目里我們使用了Rapidform XOR軟件。這款軟件的功能很好，尤其是它的逆向工程能力非常強。我對模型制作結果很有信心，客戶也非常滿意?！庇捎赗apidform XOR的界面和設計流程與普通CAD程序類似，所以用戶可以很快上手，提高了工作效率。根據客戶反饋，與傳統的（第二代）曲面擬合法相比，Rapidform XOR軟件能夠節省80%的工作時間。
